Главная » Продукция » Вводно-распределительные устройства для жилых домов и общественных зданий » ВРУ85ХХ » Панель АВР 4
Панель АВР 4

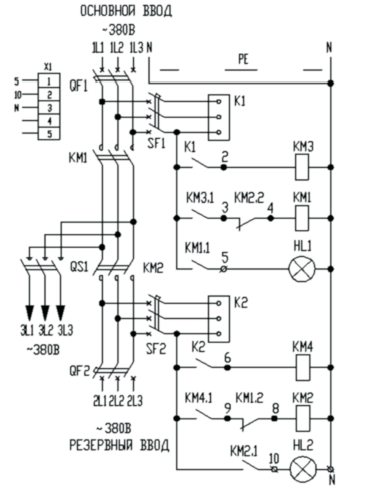

Принципиальные электрические схемы
| Тип панели | Принципиальная схема первичных соединений | Элементы на схеме | Рекомендованные корпуса изделий | ||
| Обозначение | Наименование | IP31 | IP54 | ||
| Панели АВР | |||||
| Панель АВР 4 |  |
QS1 | Переключатель врубной | 12 | 46 |
| QF1,QF2 | Авт выключатель | ||||
| SF1,SF2 | Авт выключатель | ||||
| KM1-KM4 | Пускатель магнитный | ||||
| K1 | Реле контроля фаз | ||||
| HL1,HL2 | Арматура светосигнальная | ||||
