2ВР-2-10 (25,40,63) -0-31 УХЛ4 - 3ВР-2-10 (25,40)-0-31 УХЛ4

Назад

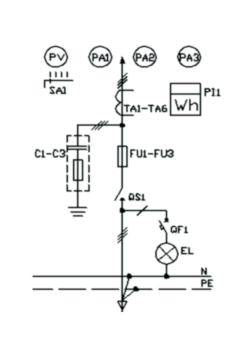

Тип панели Принципиальная схема первичных соединений Элементы на схеме Рекомендованные корпуса изделий
Обозначение Наименование IP31 IP54
2ВР-2-10-0-31 УХЛ4
3ВР-2-10-0-31 УХЛ4		 PV1 Вольтметр 11 46
PA1-PA3 Амперметр
SA1 Переключатель
TA1-TA3 Трансформатор тока
P11 Счетчик(3ф)
C1-C3 Конденсатор
FU1-FU3 Предохранитель 100А
QS1 Выключатель вруб. 100А
QF1 Авт.выключатель (1ф)
EL1 Лампа накаливания
2ВР-2-25-0-31 УХЛ4
3ВР-2-25-0-31 УХЛ4		 PV1 Вольтметр
PA1-PA3 Амперметр
SA1 Переключатель
TA1-TA3 Трансформатор тока
P11 Счетчик(3ф)
C1-C3 Конденсатор
FU1-FU3 Предохранитель 250А
QS1 Выключатель вруб. 250А
QF1 Авт.выключатель (1ф)
EL1 Лампа накаливания
2ВР-2-40-0-31 УХЛ4
3ВР-2-40-0-31 УХЛ4		 PV1 Вольтметр
PA1-PA3 Амперметр
SA1 Переключатель
TA1-TA3 Трансформатор тока
P11 Счетчик(3ф)
C1-C3 Конденсатор
FU1-FU3 Предохранитель 400А
QS1 Выключатель вруб. 400А
QF1 Авт.выключатель (1ф)
EL1 Лампа накаливания
2ВР-2-63-0-31 УХЛ4 PV1 Вольтметр
PA1-PA3 Амперметр
SA1 Переключатель
TA1-TA3 Трансформатор тока
P11 Счетчик(3ф)
C1-C3 Конденсатор
FU1-FU3 Предохранитель 630А
QS1 Выключатель вруб. 630А
QF1 Авт.выключатель (1ф)
EL1 Лампа накаливания
