3ВР-1-25 (40,63) -0-31 УХЛ4

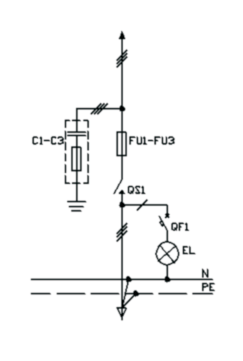

| Тип панели | Принципиальная схема первичных соединений | Элементы на схеме | Рекомендованные корпуса изделий | ||
| Обозначение | Наименование | IP31 | IP54 | ||
| 3ВР-1-25-0-31 УХЛ4 |  |
C1-C3 | Конденсатор | 13 | 46 |
| FU1-FU3 | Предохранитель 250А | ||||
| QS1 | Выключатель вруб. 250А | ||||
| QF1 | Авт.выключатель (1ф) | ||||
| EL1 | Лампа накаливания | ||||
| 3ВР-1-40-0-31 УХЛ4 | C1-C3 | Конденсатор | |||
| FU1-FU3 | Предохранитель 400А | ||||
| QS1 | Выключатель вруб. 400А | ||||
| QF1 | Авт.выключатель (1ф) | ||||
| EL1 | Лампа накаливания | ||||
| 3ВР-1-63-0-31 УХЛ4 | C1-C3 | Конденсатор | |||
| FU1-FU3 | Предохранитель 400А | ||||
| QS1 | Выключатель вруб. 400А | ||||
| QF1 | Авт.выключатель (1ф) | ||||
| EL1 | Лампа накаливания | ||||
