2ВП-7-10 (25,40,63)-0-31 УХЛ4 3ВП-7-10(25,40)-0-31 УХЛ4 4ВП-2-25 (40,63)-0-31 УХЛ4

Назад

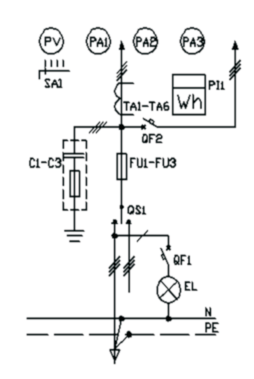

Тип панели Принципиальная схема первичных соединений Элементы на схеме Рекомендованные корпуса изделий
Обозначение Наименование IP31 IP54
2ВП-7-10-0-31 УХЛ4
3ВП-7-10-0-31 УХЛ4		 PV1
PA1-PA3
SA1
TA1-TA3
P11
C1-C3
QF
FU1-FU3
QS1
QF2
EL1		 Вольтметр
Амперметр
Переключатель
Трансформатор тока
Счетчик(3ф)
Конденсатор
Авт.выключатель (3ф)
Предохранитель 100А
Переключатель вруб. 100А
Авт.выключатель (1ф)
Лампа накаливания		 11 46
2ВП-7-25-0-31 УХЛ4
3ВП-7-25-0-31 УХЛ4
4ВП-2-25-0-31 УХЛ4		 PV1
PA1-PA3
SA1
TA1-TA3
P11
C1-C3
QF
FU1-FU3
QS1
QF2
EL1		 Вольтметр
Амперметр
Переключатель
Трансформатор тока
Счетчик(3ф)
Конденсатор
Авт.выключатель (3ф)
Предохранитель 250А
Переключатель вруб. 250А
Авт.выключатель (1ф)
Лампа накаливания
2ВП-7-40-0-31 УХЛ4
3ВП-7-40-0-31 УХЛ4
4ВП-2-40-0-31 УХЛ4		 PV1
PA1-PA3
SA1
TA1-TA3
P11
C1-C3
QF
FU1-FU3
QS1
QF2
EL1		 Вольтметр
Амперметр
Переключатель
Трансформатор тока
Счетчик(3ф)
Конденсатор
Авт.выключатель (3ф)
Предохранитель 400А
Переключатель вруб. 400А
Авт.выключатель (1ф)
Лампа накаливания
2ВП-7-63-0-31 УХЛ4
4ВП-2-63-0-31 УХЛ4		 PV1
PA1-PA3
SA1
TA1-TA3
P11
C1-C3
QF
FU1-FU3
QS1
QF2
EL1		 Вольтметр
Амперметр
Переключатель
Трансформатор тока
Счетчик(3ф)
Конденсатор
Авт.выключатель (3ф)
Предохранитель 400А
Переключатель вруб. 400А
Авт.выключатель (1ф)
Лампа накаливания
