Главная » Продукция » Вводно-распределительные устройства для жилых домов и общественных зданий » ВРУ85ХХ » 4Р-104-31 УХЛ4
4Р-104-31 УХЛ4

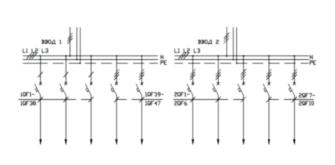

Принципиальные электрические схемы
| Тип панели | Принципиальная схема первичных соединений | Элементы на схеме | Рекомендованные корпуса изделий | ||
| Обозначение | Наименование | IP31 | IP54 | ||
Распределительные панели ВРУ8503 |
|||||

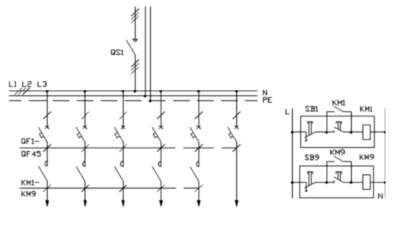

| 2Р-101-31 УХЛ4 |  |
QS1 QF1-QF45 KM1-KM9 SB1-SB9 |
Выключатель врубной 250А Авт выключатель (1ф) до 63А Пускатель магнитный Пост кнопочный |
16 | 48 |
| 2Р-102-31 УХЛ4 |  |
QS1 | Выключатель врубной 250А | ||
| QF1-QF12 | Авт выключатель (3ф) до 50А | ||||
| 2Р-103-31 УХЛ4 |  |
QS1 | Выключатель врубной 250А | ||
| QF1-QF16 | Авт выключатель (3ф) до 25А | ||||

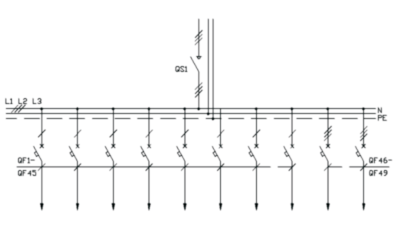

| 2Р-104-31 УХЛ4 |  |
QS1 | Выключатель врубной 250А | ||
| QF1-QF45 | Авт выключатель (1ф) до 63А | ||||
| QF46-QF49 | Авт выключатель (3ф) до 63А | ||||
| 2Р-105-31 УХЛ4 |  |
QS1 | Выключатель врубной 250А | 16 | 48 |
| QF1-QF30 | Авт выключатель (1ф) до 63А | ||||
| QF31-QF34 | Авт выключатель (3ф) до 63А | ||||
| KM1-KM9 | Пускатель магнитный | ||||
| SB1-SB5 | Пост кнопочный | ||||
| 2Р-106-31 УХЛ4 |  |
QS1 | Выключатель врубной 250А | ||
| QF1-QF15 | Авт выключатель (1ф) до 63А | ||||
| QF15-QF23 | Авт выключатель (3ф) до 25А | ||||
| QF24-QF27 | Авт выключатель (3ф) до 63А | ||||
| 2Р-107-31 УХЛ4 |  |
QF1-QF12 | Авт выключатель (3ф) до 63А | ||

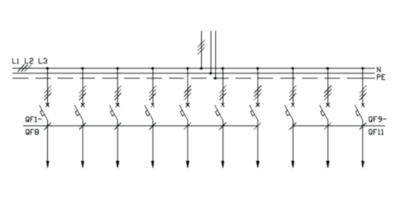

| 2Р-108-31 УХЛ4 |  |
QF1-QF8 QF9-QF11 |
Авт выключатель (3ф) до 63А Авт выключатель (3ф) до 100А |
||
| 2Р-109-31 УХЛ4 |  |
QF1-QF4 QF5-QF10 |
Авт выключатель (3ф) до 63А Авт выключатель (3ф) до 100А |
16 | 48 |
| 2Р-110-31 УХЛ4 |  |
QF1-QF24 QF24-QF27 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А |
||
| 2Р-111-31 УХЛ4 |  |
QF1-QF12 QF13-QF18 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А |
||

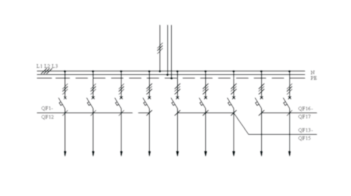

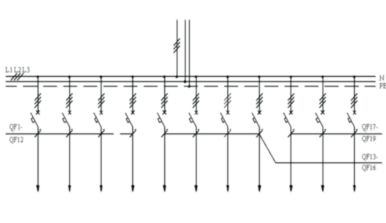

| 2Р-112-31 УХЛ4 |  |
QF1-QF12 QF13-QF16 QF17-QF19 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 63А Авт выключатель (3ф) до 100А |
||
| 2Р-113-31 УХЛ4 |  |
QF1-QF8 QF9-QF11 |
Авт выключатель (3ф) до 63А Авт выключатель (3ф) до 160А |
16 | 48 |
| 2Р-114-31 УХЛ4 |  |
QF1-QF4 QF5-QF7 QF8-QF10 |
Авт выключатель (3ф) до 63А Авт выключатель (3ф) до 100А Авт выключатель (3ф) до 160А |
||

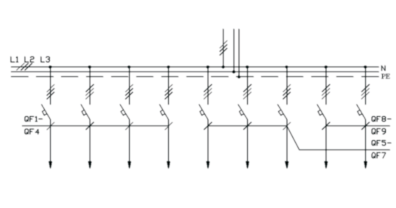

| 2Р-115-31 УХЛ4 |  |

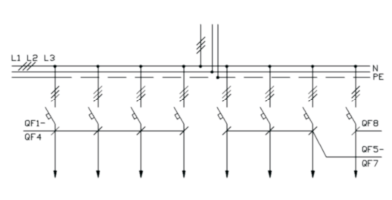

QF1-QF4 QF5-QF7 QF8 |
Авт выключатель (3ф) до 63А Авт выключатель (3ф) до 160А Авт выключатель (3ф) до 250А |
||
| 2Р-116-31 УХЛ4 |  |
QF1-QF4 | Авт выключатель (3ф) до 63А | ||
| QF5-QF7 | Авт выключатель (3ф) до 160А | ||||
| QF8,QF9 | Авт выключатель (3ф) до 250А | ||||
| 2Р-117-31 УХЛ4 |  |
QS1 | Выключатель врубной 250А | 16 | 48 |
| QF1-QF8 | Авт выключатель (3ф) до 63А | ||||
| 2Р-118-31 УХЛ4 |  |
QS1 | Выключатель врубной 250А | ||
| QF1-QF12 | Авт выключатель (3ф) до 25А | ||||
| QF13-QF16 | Авт выключатель (3ф) до 63А | ||||

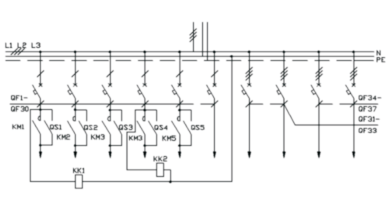

| 2Р-119-31 УХЛ4 |  |
QF1-QF30 | Авт выключатель (1ф) до 63А | ||
| QF31-QF33 | Авт выключатель (3ф) до 100А | ||||
| QF34-QF37 | Авт выключатель (3ф) до 63А | ||||
| QS1-QS5 | Пактный выключатель | ||||
| KM1,KM2 | Пускатель магнитный | ||||
| 2Р-120-31 УХЛ4 |  |
QF1-QF4 | Авт выключатель (3ф) | ||
| 2Р-121-31 УХЛ4 |  |
QS1 | Выключатель врубной 250А | 16 | 48 |
| QF1-QF5 | Авт выключатель (1ф) до 63А | ||||
| QF16-QF27 | Авт выключатель (3ф) до 25А | ||||
| QF28-QF31 | Авт выключатель (3ф) до 63А | ||||
| 2Р-122-31 УХЛ4 |  |
QS1 | Выключатель врубной 250А | ||
| QF1-QF8 | Авт выключатель (3ф) до 25А | ||||
| QF9-QF16 | Авт выключатель (3ф) до 63А | ||||
| 2Р-123-31 УХЛ4 |  |
QS1 | Выключатель врубной 250А | ||
| QF1-QF11 | Авт выключатель (3ф) до 25А | ||||
| QF12-QF15 | Авт выключатель (3ф) до 63А | ||||
| QF16 | Авт выключатель (3ф) до 100А | ||||
| 2Р-126-31 УХЛ4 |  |
1QF1-1QF30 | Авт выключатель (1ф) до 63А | ||
| 2QF1-2QF3 | Авт выключатель (3ф) до 50А | ||||
| 2QF4-2QF7 | Авт выключатель (3ф) до 25А | ||||
| KM1-KM5 | Пускатель магнитный | ||||
| SB1-SB5 | Пост кнопочный | ||||
| 2Р-127-31 УХЛ4 |  |
1QF1-1QF26 | Авт выключатель (1ф) до 63А | 16 | 48 |
| 1QF27 | Авт выключатель (3ф) до 63А | ||||
| 2QF1-2QF8 | Авт выключатель (3ф) до 63А | ||||
| KM1-KM5 | Пускатель магнитный | ||||
| SB1-SB5 | Пост кнопочный | ||||

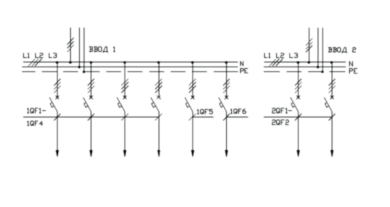

| 2Р-128-31 УХЛ4 |  |
1QF1-1QF4 | Авт выключатель (3ф) до 63А | ||
| 1QF5 | Авт выключатель (3ф) до 100А | ||||
| 1QF6 | Авт выключатель (3ф) до 250А | ||||
| 2QF1 | Авт выключатель (3ф) до 100А | ||||
| 2QF2 | Авт выключатель (3ф) до 250А | ||||
| 2Р-129-31 УХЛ4 |  |
QS1 | Выключатель врубной 250А | ||
| 1QF1-1QF4 | Авт выключатель (3ф) до 63А | ||||
| 2QF1-2QF3 | Авт выключатель (3ф) до 100А | ||||
| 2Р-130-31 УХЛ4 |  |
1QF1-1QF4 | Авт выключатель (3ф) до 63А | ||
| 1QF5,1QF6 | Авт выключатель (3ф) до 250А | ||||
| 2QF1-2QF3 | Авт выключатель (3ф) до 100А | ||||
| 2Р-131-31 УХЛ4 |  |
1QF1-1QF30 | Авт выключатель (1ф) до 63А | 16 | 48 |
| 2QF1-2QF8 | Авт выключатель (3ф) до 63А | ||||
| KM1-KM4 | Пускатель магнитный | ||||
| SB1-SB4 | Пост кнопочный | ||||
| 2Р-132-31 УХЛ4 |  |
1QF1-1QF3 | Авт выключатель (3ф) до 100А | ||
| 2QF1 | Авт выключатель (3ф) до 250А | ||||
| 2QF2 | Авт выключатель (3ф) до 250А | ||||

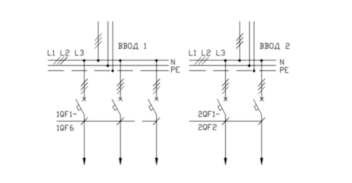

| 2Р-133-31 УХЛ4 |  |
1QF1-1QF6 | Авт выключатель (3ф) до 100А | ||
| 2QF1,2QF2 | Авт выключатель (3ф) до 250А | ||||
| 2Р-134-31 УХЛ4 |  |
1QF1-1QF6 | Авт выключатель (3ф) до 63А | ||
| 2QF1,2QF2 | Авт выключатель (3ф) до 250А | ||||
| 2Р-135-31 УХЛ4 |  |
1QF1-1QF8 | Авт выключатель (3ф) до 25А | 16 | 48 |
| 2QF1-2QF6 | Авт выключатель (3ф) до 100А | ||||
| 2Р-136-31 УХЛ4 |  |
1QF1-1QF6 | Авт выключатель (3ф) до 100А | ||
| 2QF1-2QF3 | Авт выключатель (3ф) до 160А | ||||
| 2Р-137-31 УХЛ4 |  |
1QF1,1QF2 | Авт выключатель (3ф) до 250А | ||
| 2QF1,2QF2 | Авт выключатель (3ф) до 250А | ||||
| 2Р-138-31 УХЛ4 |  |

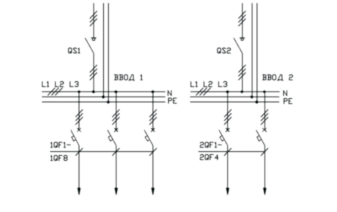

1QS1 1QF1-1QF8 2QS1 2QF1-2QF4 |
Выключатель врубной 100А Авт выключатель (3ф) до 25А Выключатель врубной 250А Авт выключатель (3ф) до 63А |
||
| 2Р-139-31 УХЛ4 |  |

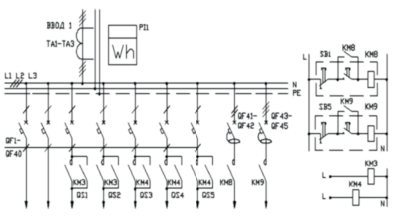

QF1-QF45 QA1-QA11 KM3-KM7 KM8-KM10 SB1-SB3 |
Авт выключатель (1ф) до 63А Выключатель пакетный Пускатель магнитный Пускатель магнитный Пост кнопочный |
16 | 48 |
| 2Р-140-31 УХЛ4 |  |
1QF1-1QF6 2QF1-2QF3 |
Авт выключатель (3ф) до 160А Авт выключатель (3ф) до 100А |
||

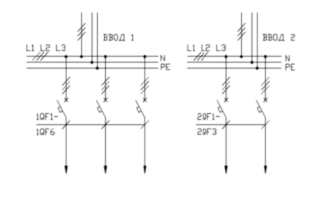

| 2Р-141-31 УХЛ4 |  |
1QF1-1QF6 2QF1-2QF4 |
Авт выключатель (3ф) до 160А Авт выключатель (3ф) до 63А |
||
| 2Р-142-31 УХЛ4 |  |
1QF1-1QF6 2QF1-2QF6 |
Авт выключатель (3ф) до 50А Авт выключатель (3ф) до 50А |
16 | 48 |
| 2Р-143-31 УХЛ4 |  |
1QF1-1QF30 1QF31 2QF1-2QF8 KM1-KM5 SB1-SB5 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 63А Авт выключатель (3ф) до 63А Пускатель магнитый Пост кнопочный |
||

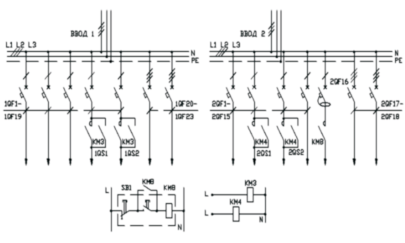

| 2Р-144-31 УХЛ4 |  |
1QF1-1QF12 1QF13 1QF14-1QF17 2QF1-2QF12 2QF13-2QF16 2QF17 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 25А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 63А Авт выключатель (1ф) до 25А Авт выключатель (3ф) до 160А |
||
| 2Р-145-31 УХЛ4 |  |
1QF1-1QF3 2QF1-2QF3 2QF4-2QF5 |
Авт выключатель (3ф) до 100А Авт выключатель (3ф) до 160А Авт выключатель (3ф) до 250А |
||
| 2Р-160-31 УХЛ4 |  |
QF1 C1-C3 TA1-TA3 P11 QF2-QF5 QF6-QF36 QS1,QS2 KM1,KM2 |
Авт выключатель (3ф) до 63А Конденсатор Трансформатор тока Счетчик (3ф) Авт выключатель (3ф) до 25А Авт выключатель (1ф) до 63А Выключатель пакетный Пускатель магнитный |
15 | 48 |

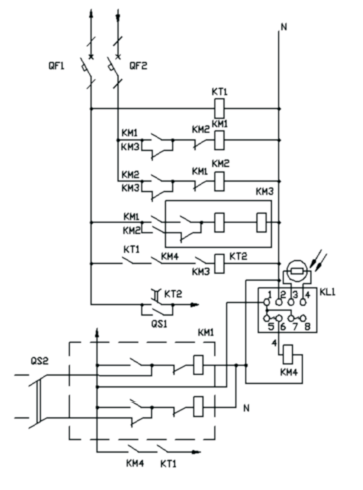

| 2Р-180-31 УХЛ4 |  |
QF1,QF2 QS1,QS2 KM1-KM4 KM5 KT1,KT2 KL1 |
Авт выключатель Выключатель пакетный Пускатель магнитый Пускатель магнитный Реле времени Фотореле |
16 | 48 |
| 2Р-201-31 УХЛ4 |  |
QF1-QF14 QF15-QF28 |
Авт выключатель (3ф) до 25А Авт выключатель (3ф) до 63А |
13 | 46 |

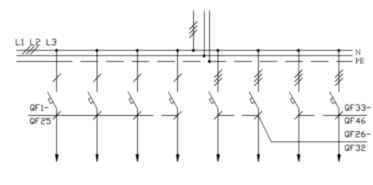

| 2Р-202-31 УХЛ4 |  |
QF1-QF25 QF26-QF32 QF33-QF46 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 25А Авт выключатель (3ф) до 63А |
||
| 2Р-203-31 УХЛ4 |  |

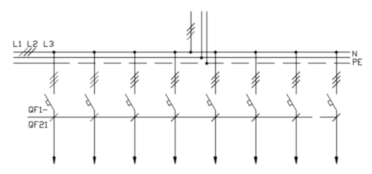

QF1-QF21 | Авт выключатель (3ф) до 63А | ||
| 2Р-204-31 УХЛ4 |  |
QF1-QF20 | Авт выключатель (3ф) до 63А | ||
| 2Р-205-31 УХЛ4 |  |

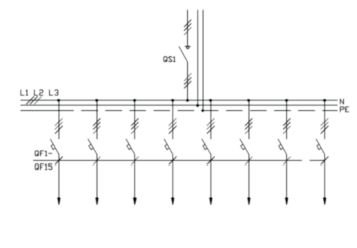

QS1 QF1-QF15 |
Выключатель врубной 250А Авт выключатель (3ф) до 63А |
13 | 46 |
| 2Р-210-31 УХЛ4 |  |
1QF1-1QF14 2QF1-2QF14 |
Авт выключатель (3ф) до 63А Авт выключатель (3ф) до 63А |
||
| 2Р-211-31 УХЛ4 |  |
1QF1-1QF10 2QF1-2QF10 |
Авт выключатель (3ф) до 63А Авт выключатель (3ф) до 63А |
||
| 2Р-212-31 УХЛ4 |  |
1QF1-1QF24 1QF25-QF27 1QF28 2QF1-2QF6 2QF7-2QF11 QS1 1QS1-1QS5 2QS1,2QS2 1KM1,1KM2 2KM1,2KM2 KM1-KM4 KT1 KL1 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 250А Авт выключатель (1ф) до 63А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Выключатель пакетный Выключатель пакетный Выключатель пакетный Пускатель магнитный Пускатель магнитный Пускатель магнитный Реле времени Фотореле |
13 | 46 |
| 2Р-213-31 УХЛ4 |  |
1QF1-1QF50 2QF1-2QF25 1QS1-1QS6 3QS1 2QS2 1KM1,1KM2 2KM1,2KM2 KM1-KM4 KT1 KL1 SB1-SB4 |
Авт выключатель (1ф) до 63А Авт выключатель (1ф) до 63А Выключатель пакетный Выключатель пакетный Выключатель пакетый Пускатель магнитный Пускатель магнитны Пускатель магнитный Реле времени Фотореле Пост кнопочный |
||
| 2Р-214-31 УХЛ4 |  |
QF1-QF50 QF51-QF57 QS1-QS9 KM7-KM9 KM1-KM4 KT1 KL1 SB1-SB3 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 63А Выключатель пакетный Пускатель магнитный Реле промежуточное Реле времени Фотореле Пост кнопочный |
13 | 46 |
| 2Р-220-31 УХЛ4 |  |
QS1 C1-C3 TA1-TA3 P11 QF1-QF25 QF26-QF32 |
Выключатель врубной 250А Конденсатор Трансформатор тока Счетчик (3ф) Авт выключатель (1ф) до 63А Авт выключатель (3ф) |
12 | 46 |
| 2Р-221-31 УХЛ4 |  |
QS1 C1-C3 TA1-TA3 P11 QF1-QF7 QF8-QF14 |
Выключатель врубной 250А Конденсатор Трансформатор тока Счетчик (3ф) Авт выключатель (3ф) до 25А Авт выключатель (3ф) до 63А |
||
| 2Р-222-31 УХЛ4 |  |
QS1 C1-C3 TA1-TA3 P11 QF1-QF4 |
Выключатель врубной 250А Конденсатор Трансформатор тока Счетчик (3ф) Авт выключатель (3ф) до 100А |
13 | 46 |
| 2Р-223-31 УХЛ4 |  |
C1-C3 TA1-TA3 P11 QF1-QF7 QF8-QF10 |
Конденсатор Трансформатор тока Счетчик (3ф) Авт выключатель (3ф) до 25А Авт выключатель (3ф) до 250А |
||
| 2Р-224-31 УХЛ4 |  |
QS1 FU1-FU3 TA1-TA3 P11 QF1-QF5 QF6-QF30 QS2-QS4 KMQ-KM3 |
Предохранитель врубной 100А Предохранитель 100А Трансформатор тока Счетчик (3ф) Авт выключатель (3ф) до 50А Авт выключатель (3ф) до 63А Выключатель пакетный Пускатель магнитный |
||
| 2Р-225-31 УХЛ4 |  |
QF1 TA1-TA3 P11 QF2-QF16 KMQ,KM2 SB1,SB2 |
Авт выключатель (3ф) до 100А Трансформатор тока Счетчик (3ф) Авт выключатель (1ф) до 63А Пускатель магнитный Пост кнопочный |
||
| 3Р-101-31 УХЛ4 |  |
QS1 QF1-QF50 QF51-QF54 KM1-KM5 SB1-SB5 |
Выключатель врубной 250А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Пускатель магнитный Пост кнопочный |
16 | 48 |
| 3Р-102-31 УХЛ4 |  |
QS1 QF1-QF25 QF26-QF33 KM1-KM5 SB1-SB5 |
Выключатель врубной 250А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Пускатель магнитный Пост кнопочный |
||
| 3Р-104-31 УХЛ4 |  |
QS1 QF1-QF12 QF13-QF15 |
Выключатель врубной 250А Авт выключатель (3ф) до 25А Авт выключатель (3ф) до 250А |
||
| 3Р-105-31 УХЛ4 |  |
QF1-QF12 QF13-QF16 QF17-QF19 |
Авт выключатель (3ф) до 25А Авт выключатель (3ф) до 100А Авт выключатель (3ф) до 250А |
||
| 3Р-106-31 УХЛ4 |  |
QF1-QF12 QF13-QF15 QF16,QF17 |
Авт выключатель (3ф) до 25А Авт выключатель (3ф) до 250А Авт выключатель (3ф) до 250А |
16 | 48 |
| 3Р-107-31 УХЛ4 |  |
QF1-QF25 QF26-QF31 QF32-QF35 QS1-QS5 KM1-KM3 KM4,KM5 SB1,SB2 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 25А Авт выключатель (3ф) до 100А Выключатель пакетный Пускатель магнитный Пускатель магнитный Пост кнопочный |
||
| 3Р-108-31 УХЛ4 |  |
QF1-QF25 QF25-QF33 QS1-QS5 KM1-KM4 SB1-SB4 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Выключатель пакетный Пускатель магнитный Пост кнопочный |
||
| 3Р-109-31 УХЛ4 |  |

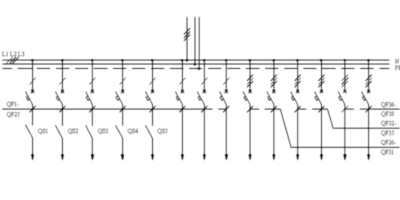

QF1-QF25 QF26-QF31 QF32-QF35 QF36-QF38 QS1-QS5 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 25А Авт выключатель (3ф) до 100А Авт выключатель (3ф) до 250А Выключатель пакетный |
16 | 48 |
| 3Р-110-31 УХЛ4 |  |
QF1-QF25 QF26-QF37 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 25А |
||
| 3Р-111-31 УХЛ4 |  |
QF1-QF25 QF26-QF31 QF32,QF33 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 25А Авт выключатель (3ф) до 250А |
||
| 3Р-112-31 УХЛ4 |  |
QF1-QF54 QS1-QS10 KM3-KM7 KM8,KM9 SB1,SB2 |
Авт выключатель (1ф) до 63А Выключатель магнитный Пускатель магнитный Пускатель магнитный Пост кнопочный |
||
| 3Р-113-31 УХЛ4 |  |
QF1-QF25 QF26-QF29 QS1-QS5 KM3,KM4 KM6 KM9,KM10 KT1 KL1 SB1,SB2 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Выключатель пакетный Пускатель магниитный Пускатель магнитный Реле времени Фотореле Пост кнопочный |
16 | 48 |
| 3Р-114-31 УХЛ4 |  |
QF1,QF2 QS1,QS2 KM1-KM4 KM5 KT1,KT2 KL1 |
Авт выключатель Выключатель пакетный Пускатель магнитный Пускатель магнитный Реле времени Фотореле |
||
| 3Р-115-31 УХЛ4 |  |
QF1-QF4 QF5-QF7 QF8 |
Авт выключатель (3ф) до 100А Авт выключатель (3ф) до 250А Авт выключатель (3ф) до 630А |
16 | 48 |
| 3Р-120-31 УХЛ4 |  |

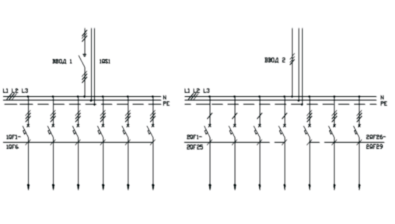

1QS1 1QF1-1QF6 2QF1-2QF25 2QF26-2QF29 |
Выключатель врубной 250А Авт выключатель (3ф) до 25А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А |
||
| 3Р-121-31 УХЛ4 |  |
1QS1 1QF1-1QF25 1QF26-1QF29 2QF1-2QF6 |
Выключатель врубной 250А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Авт выключатель (3ф) до 25А |
||

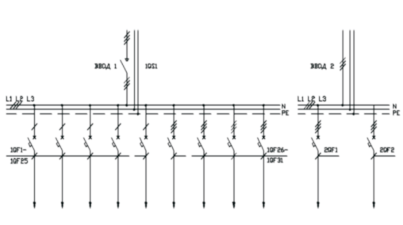

| 3Р-122-31 УХЛ4 |  |
1QS1 1QF1-1QF25 1QF26-1QF31 2QF1,2QF2 |
Выключатель врубной 10А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 25А Авт выключатель (3ф) до 250А |
||
| 3Р-123-31 УХЛ4 |  |
1QF1-1QF25 2QF1-2QF4 QS1-QS5 KM1-KM5 SB1-SB5 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Выключатель пакетный Пускатель магнитный Пост кнопочный |
16 | 48 |
| 3Р-124-31 УХЛ4 |  |
1QF1-1QF25 1QF26-1QF29 2QF1-2QF25 2F26-2QF31 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 25А |
||
| 3Р-125-31 УХЛ4 |  |
1QF1-1QF8 2QF1-2QF6 |
Авт выключатель (3ф) до 100А Авт выключатель (3ф) до 25А |
||
| 3Р-126-31 УХЛ4 |  |
1QF1-1QF6 1QF7-1QF10 1QF1-2QF3 |
Авт выключатель (3ф) до 25А Авт выключатель (3ф) до 100А Авт выключатель (3ф) до 250А |
16 | 48 |
| 3Р-127-31 УХЛ4 |  |
1QF1-1QF6 1QF7-1QF9 2QF1 2QF2 |
Авт выключатель (3ф) до 25А Авт выключатель (3ф) до 250А Авт выключатель (3ф) до 250А Авт выключатель (3ф) до 100А |
||
| 3Р-128-31 УХЛ4 |  |
1QF1-1QF4 1QF5,1QF6 2QF1-2QF3 |
Авт выключатель (3ф) до 100А Авт выключатель (3ф) до 250А Авт выключатель (3ф) до 250А |
||
| 3Р-129-31 УХЛ4 |  |
1QS1 1QF1-1QF6 2QS1 2QF1-2QF4 |
Выключатель врубной 250А Авт выключатель (3ф) до 25А Выключатель врубной 250А Авт выключатель (3ф) до 100А |
||
| 3Р-130-31 УХЛ4 |  |
1QF1-1QF3 1QF4-1QF7 2QF1,2QF2 |
Авт выключатель (3ф) до 100А Авт выключатель (3ф) до 250А Авт выключатель (3ф) до 250А |
16 | 48 |
| 3Р-131-31 УХЛ4 |  |
1QF1-1QF4 1QF5,1QF6 2QF1,2QF2 |
Авт выключатель (3ф) до 100А Авт выключатель (3ф) до 250А Авт выключатель (3ф) до 250А |
||

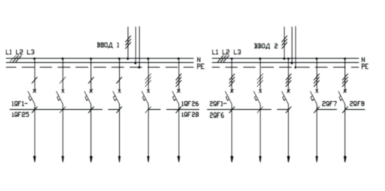

| 3Р-132-31 УХЛ4 |  |
1QF1-1QF25 1QF26-1QF28 2QF1-2QF6 2QF7,2QF8 |
Авт выключатель (3ф) до 63А Авт выключатель (3ф) до 100А Авт выключатель (3ф) до 25А Авт выключатель (3ф) до 250А |
||

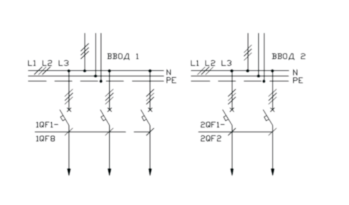

| 3Р-133-31 УХЛ4 |  |
1QF1-1QF8 2QF1-2QF3 |
Авт выключатель (3ф) до 100 Авт выключатель (3ф) до 250А |
||

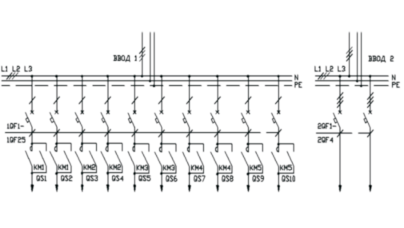

| 3Р-134-31 УХЛ4 |  |
1QF1-1QF25 2QF1-2QF4 QS1-QS10 KM1-KM5 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Выключатель пакетный Пускатель магнитный |
16 | 48 |

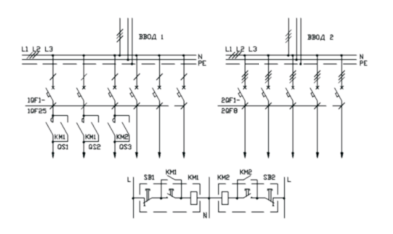

| 3Р-135-31 УХЛ4 |  |
1QF1-1QF25 2QF1-2QF8 QS1-QS3 KM1,KM2 SB1,SB2 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Выключатель пакетный Пускатель магнитный Пост кнопочный |
||
| 3Р-136-31 УХЛ4 3Р-137-31 УХЛ4 3Р-138-31 УХЛ4 3Р-139-31 УХЛ4 3Р-140-31 УХЛ4 3Р-141-31 УХЛ4 3Р-142-31 УХЛ4 |
 |
1QF1-1QF4 2QF1,2QF2 3QF1,3QF2 |
Авт выключатель (3ф) до 100А Авт выключатель (3ф) до 250А Авт выключатель (3ф) до 250А |
||
| 3Р-143-31 УХЛ4 3Р-144-31 УХЛ4 |
 |
1QF1-1QF4 2QF1-2QF3 3QF1,3QF2 |
Авт выключатель (3ф) до 100 Авт выключатель (3ф) до 250А Авт выключатель (3ф) до 250А |
||
| 3Р-145-31 УХЛ4 |  |
QF1,QF2 QF3-QF20 QF25-QF28 QS1-QS3 KM1 |
Диф. автомат (1ф) до 32А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Выключатель пакетный Пускатель магнитный |
16 | 48 |
| 3Р-146-31 УХЛ4 |  |
QF1-QF20 QF21-QF35 QS1-QS5 KM1-KM3 KM8,KM9 SB1,SB2 |
Диф. автомат (1ф) до 32А Авт выключатель (1ф) до 63А Выключатель пакетный Пускатель магнитный Пускатель магнитный Пост кнопочный |
||
| 3Р-147-31 УХЛ4 |  |

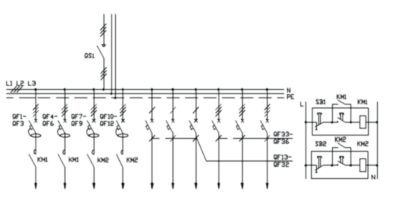

QS1 QF1-QF12 QF13-QF32 QF33-QF36 KM1,KM2 SB1,SB2 |
Выключатель врубной 250А Диф.автомат (1ф) до 32А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Пускатель магнитный Пост кнопочный |
||
| 3Р-148-31 УХЛ4 |  |
QS1 QF1-QF3 QF4-QF17 QF18-QF25 |
Выключатель врубной 250А Диф.автомат (1ф) до 32А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А |
16 | 48 |
| 3Р-149-31 УХЛ4 |  |
QF1-QF9 1QF10-1QF23 1QF24-1QF27 2QF1-2QF7 2QF8-2QF17 |
Диф.автомат (1ф) до 32А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Авт выключатель (3ф) до 100А Авт выключатель (1ф) до 63А |
||
| 3Р-151-31 УХЛ4 |  |
P11 TA1-TA3 2QF1-2QF11 1QF1,1QF2 2QF12-2QF18 QS1-QS3 KM1,KM2 KM8,KM9 SB1,SB2 |
Счетчик (3ф) Трансформатор тока Диф.автомат (1ф) до 32А Авт выключатель (3ф) до 100А Авт выключатель (1ф) до 63А Выключатель пакетный Пускатель магнитный Пускатель магнитный Пост кнопочный |
15 | 48 |
| 3Р-152-31 УХЛ4 |  |
P11 TA1-TA3 QF20-1F27 QF1 QF2-QF19 QF28-QF30 |
Счетчик (3ф) Трансформатор тока Диф.автомат (1ф) до 32А Авт выключатель (3ф) до 100А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А |
||
| 3Р-155-31 УХЛ4 |  |
P11 TA1-TA3 1QF20-1QF22 1QF1-1QF19 2QF1-2QF4 QS1,QS2 KM3,KM4 KM8 SB1 |
Счетчик (3ф) Трансформатор тока Диф. автомат (1ф) до 32А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Выключатель пакетный Пускатель магнитный Пускатель магнитный Пост кнопочный |
15 | 48 |
| 3Р-156-31 УХЛ4 |  |

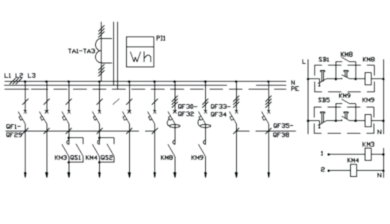

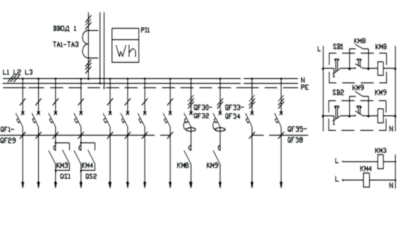

P11 TA1-TA3 QF30-QF34 QF1-QF29 QF34-QF38 QS1,QS2 KM3,KM4 KM8,KM9 SB1,SB2 |
Счетчик (3ф) Трансформатор тока Диф. автомат (1ф) до 32А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Выключатель пакетный Пускатель магнитный Пускатель магнитный Пост кнопочный |
||

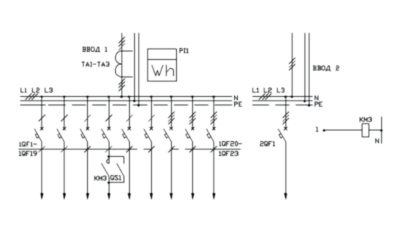

| 3Р-157-31 УХЛ4 |  |
P11 TA1-TA3 1QF1-1QF19 1QF20-1QF23 2QF1 QS1 KM3 |
Счетчик (3ф) Трансформатор тока Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Авт выключатель (3ф) до 100А Выключатель пакетный Пускатель магнитный |
||
| 3Р-158-31 УХЛ4 |  |
P11 TA1-TA3 QF41-QF45 QF1-QF40 QS1-QS5 KM3,KM4 KM8,KM9 SB1,SB2 |
Счетчик (3ф) Трансформатор тока Диф. автомат (1ф) до 32А Авт выключатель (1ф) до 63А Выключатель пакетный Пускатель магнитный Пускатель магнитный Пост кнопочный |
||
| 3Р-159-31 УХЛ4 |  |
PI1 TA1-TA3 1QF1,1QF2 2QF1 |
Счетчик (3ф) Трансформатор тока Авт выключатель (3ф) до 250А Авт выключатель (3ф) до 250 |
||
| 3Р-160-31 УХЛ4 |  |

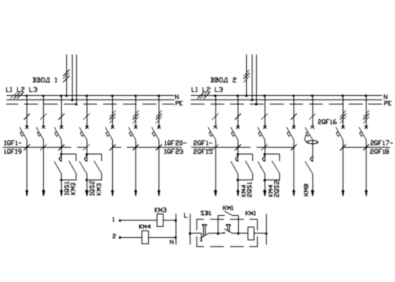

2QF16 1QF1-1QF19 1QF20-1QF23 2QF1-2QF15 2QF17,2QF18 1QS1,1QS2 2QS1,2QS2 KM3,KM4 KM8,KM9 SB1,SB2 |
Диф. автомат (1ф) до 32А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Выключатель пакетный Выключатель пакетный Пускатель магнитный Пускатель магнитный Пост кнопочный |
16 | 48 |
| 3Р-161-31 УХЛ4 |  |
QF1-QF25 QF26-QF32 QS1-QS4 KM3,KM4 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Выключатель пакетный Пускатель магнитный |
||
| 3Р-162-31 УХЛ4 |  |
1QF1,1QF2 2QF1-2QF3 3QF1-3QF4 |
Авт выключатель (3ф) до 250А Авт выключатель (3ф) до 250А Авт выключатель (3ф) до 100А |
||
| 3Р-163-31 УХЛ4 |  |
1QF1 1QF2,1QF3 2QF1 2QF2-2QF7 |
Авт выключатель (3ф) до 250А Авт выключатель (3ф) до 100А Авт выключатель (3ф) до 250А Авт выключатель (3ф) до 100А |
16 | 48 |
| 3Р-163-31 УХЛ4 |  |
1QF1 1QF2,1QF3 2QF1 2QF2-2QF7 |
Авт выключатель (3ф) до 250А Авт выключатель (3ф) до 100А Авт выключатель (3ф) до 250А Авт выключатель (3ф) до 100А |
||
| 3Р-163-31 УХЛ4 |  |
1QF1 1QF2,1QF3 2QF1 2QF2-2QF7 |
Авт выключатель (3ф) до 250А Авт выключатель (3ф) до 100А Авт выключатель (3ф) до 250А Авт выключатель (3ф) до 100А |
13 | 46 |
| 3Р-163-31 УХЛ4 |  |
1QF1 1QF2,1QF3 2QF1 2QF2-2QF7 |
Авт выключатель (3ф) до 250А Авт выключатель (3ф) до 100А Авт выключатель (3ф) до 250А Авт выключатель (3ф) до 100А |
||
| 3Р-203-31 УХЛ4 |  |
1QF1-1QF38 1QF39-1QF47 2QF1-2QF6 2QF7-2QF10 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 25А Авт выключатель (3ф) до 100А Авт выключатель (3ф) до 250А |
13 | 46 |
| 3Р-207-31 УХЛ4 |  |
QF1-QF38 QF39-QF47 QF48-QF59 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 25А Авт выключатель (3ф) до 100А |
||
| 3Р-208-31 УХЛ4 |  |
QF1-QF40 QF41-QF46 QS1-QS13 KM3-KM7 KT1 KL1 KM9,KM10 SB1,SB2 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Выключатель пакетный Пускатель магнитный Реле времени Фотореле Пускатель магнитный Пост кнопочный |
||

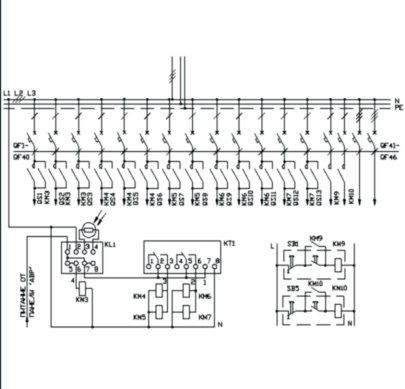

| 3Р-210-31 УХЛ4 |  |
QF1-QF40 1QF1-1QF18 1QF19-1QF24 QS1-QS8 KM3-KM8 KT1 KL1 KM9,KM10 SB1,SB2 |
Авт выключатель (1ф) до 63А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Выключатель пакетный Пускатель магнитный Реле времени Фотореле Пускатель магнитный Пост кнопочный |
||
| 3Р-220-31 УХЛ4 |  |

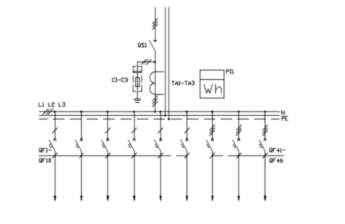

P11 TA1-TA3 C1-C3 QS1 QF1-QF40 QF41-QF46 |
Счетчик (3ф) Трансформатор тока Конденсатор Выключатель врубной 250А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А |
12 | 46 |
| 3Р-221-31 УХЛ4 |  |
P11 TA1-TA3 C1-C3 QS1 QF1-QF9 QF10-QF15 |
Счетчик (3ф) Трансформатор тока Конденсатор Выключатель врубной 250А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А |
||
| 4Р-101-31 УХЛ4 |  |
QS1 QF1-QF58 QF59-QF62 KM1-KM7 |
Выключатель врубной 250А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Пускатель магнитный |
16 | 48 |
| 4Р-102-31 УХЛ4 |  |
QS1 QF1-QF12 QF13-QF15 |
Выключатель врубной 250А Авт выключатель (3ф) до 63А Авт выключатель (3ф) до 25А |
||
| 4Р-103-31 УХЛ4 |  |
QF1-QF57 QS1-QS10 KM3-KM7 KM8,KM9 |
Авт выключатель (1ф) до 63А Выключатель пакетный Реле промежуточное Пускатель магнитный |
||
| 4Р-101-31 УХЛ4 |  |
QS1 QF1-QF58 QF59-QF62 KM1-KM7 |
Выключатель врубной 250А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Пускатель магнитный |
16 | 48 |
| 4Р-102-31 УХЛ4 |  |
QS1 QF1-QF12 QF13-QF15 |
Выключатель врубной 250А Авт выключатель (3ф) до 63А Авт выключатель (3ф) до 25А |
||
| 4Р-103-31 УХЛ4 |  |
QF1-QF57 QS1-QS10 KM3-KM7 KM8,KM9 |
Авт выключатель (1ф) до 63А Выключатель пакетный Реле промежуточное Пускатель магнитный |
||
| 4Р-104-31 УХЛ4 |  |

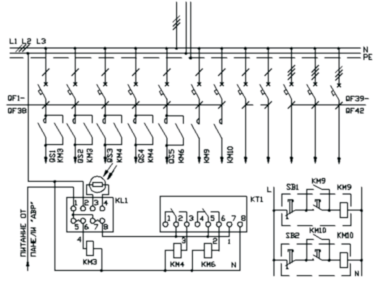

QF1-QF38 QF39-QF42 QS1-QS5 KM3,KM4, KM6 KT1 KL1 KM9,KM10 SB1,SB2 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Выключатель пакетный Пускатель магнитный Реле времени Фотореле Пускатель магнитный Пост кнопочный |
16 | 48 |

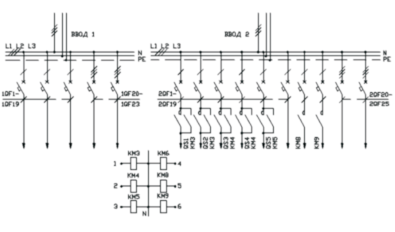

| 4Р-106-31 УХЛ4 |  |
1QF1-1QF19 1QF20-1QF23 2QF1-2QF19 2QF20-2QF25 QS1-QS5 KM3-KM6 KM8,KM9 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 63А Выключатель пакетный Пускатель магнитный Пускатель магнитный |
||
| 4Р-107-31 УХЛ4 |  |

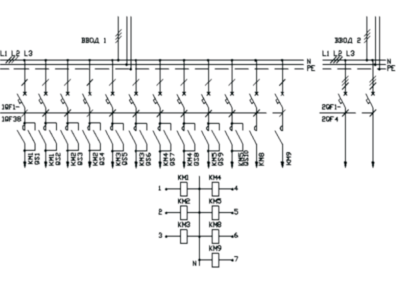

1QF1-1QF38 2QF-2QF4 QS1-QS10 KM3-KM5 KM8,KM9 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Выключатель пакетный Пускатель магнитный Пускатель магнитный |
||
| 4Р-108-31 УХЛ4 |  |

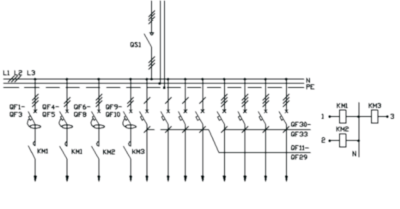

QS1 QF1-QF10 QF11-QF29 QF30-QF33 KM1-KM3 |
Выключатель врубной 250А Диф автомат (1ф) до 32А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Пускатель магнитный |
16 | 48 |
| 4Р-109-31 УХЛ4 |  |
2QF16 1QF-1QF19 1QF20-1QF23 2QF1-2QF15 2QF17,2QF18 1QS1,1QS2 2QS1,2QS2 KM3,KM4 KM8 SB1 |
Диф автомат (1ф) до 32А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Выключатель пакетный Выключатель пакетный Пускатель магнитный Пускатель магнитный Пост кнопочный |
||
| 4Р-110-31 УХЛ4 |  |
QF1-QF38 QF39-QF49 QS1-QS4 KM3,KM4 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Выключатель пакетный Пускатель магнитный |
||
| 4Р-111-31 УХЛ4 |  |
1QF1,1QF2 2QF1-2QF3 3QF1-3QF4 |
Авт выключатель (3ф) до 250А Авт выключатель (3ф) до 250А Авт выключатель (3ф) до 100А |
16 | 48 |

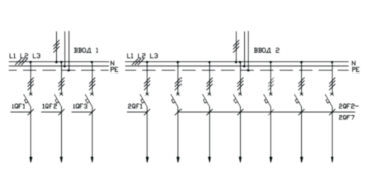

| 4Р-112-31 УХЛ4 |  |
1QF1 1QF2,1QF3 2QF1 2QF2-2QF7 |
Авт выключатель (3ф) до 250А Авт выключатель (3ф) до 100А Авт выключатель (3ф) до 250А Авт выключатель (3ф) до 100А |
||

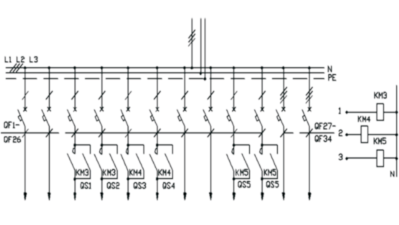

| 4Р-113-31 УХЛ4 |  |
QF1-QF26 QF27-QF34 QS1-QS4 KM3-KM5 |
Авт выключатель (1ф) до 63А Авт выключатель (3ф) до 100А Выключатель пакетный Пускатель магнитный |
||
| 4Р-120-31 УХЛ4 |  |
P11 | Счетчик (3ф) | 15 | 48 |
| TA1-TA3 | Трансформатор тока | ||||
| QF5-QF14 | Диф. автомат (1ф) до 32А | ||||
| QF1-QF4 | Авт выключатель (3ф) до 100А | ||||
| QF15-QF25 | Авт выключатель (2ф) до 63А | ||||
| QS1-QS3 | Выключатель пакетный | ||||
| KM1-KM3 | Пускатель магнитный | ||||
| KM8,KM9 | Пускатель магнитный | ||||
| SB1,SB2 | Пост кнопочный | ||||
| 4Р-121-31 УХЛ4 |  |
P11 | Счетчик (3ф) | ||
| TA1-TA3 | Трансформатор тока | ||||
| 1QF20-1QF22 | Диф. автомат (1ф) до 32А | ||||
| 1QF1-1QF19 | Авт выключатель (1ф) до 63А | ||||
| 2QF1-2QF4 | Авт выключатель (3ф) до 100А | ||||
| QS1,QS2 | Выключатель пакетный | ||||
| KM3,KM4 | Пускатель магнитный | ||||
| KM8 | Пускатель магнитный | ||||
| SB1 | Пост кнопочный | ||||
| 4Р-122-31 УХЛ4 |  |
P11 | Счетчик (3ф) | ||
| TA1-TA3 | Трансформатор тока | ||||
| QF30-QF34 | Диф. автомат (1ф) до 32А | ||||
| QF1-QF19 | Авт выключатель (1ф) до 63А | ||||
| QF35-QF38 | Авт выключатель (3ф) до 100А | ||||
| QS1,QS2 | Выключатель пакетный | ||||
| KM3,KM4 | Пускатель магнитный | ||||
| KM8,KM9 | Пускатель магнитный | ||||
| SB1,SB2 | Пост кнопочный | ||||
| 4Р-123-31 УХЛ4 |  |
P11 | Счетчик (3ф) | 15 | 48 |
| TA1-TA3 | Трансформатор тока | ||||
| 1QF1-1QF19 | Авт выключатель (2ф) до 63А | ||||
| 1QF20-1QF23 | Авт выключатель (3ф) до 100А | ||||
| 2QF1 | Авт выключатель (3ф) до 100А | ||||
| QS1 | Выключатель пакетный | ||||
| KM1 | Пускатель магнитный | ||||
| 4Р-124-31 УХЛ4 |  |
P11 | Счетчик (3ф) | ||
| TA1-TA3 | Трансформатор тока | ||||
| QF41-QF45 | Диф. автомат (1ф) до 32А | ||||
| QF1-QF40 | Авт выключатель (1ф) до 63А | ||||
| QS1-QS5 | Выключатель пакетный | ||||
| KM3,KM4 | Пускатель магнитный | ||||
| KM8,KM9 | Пускатель магнитный | ||||
| SB1,SB2 | Пост кнопочный | ||||

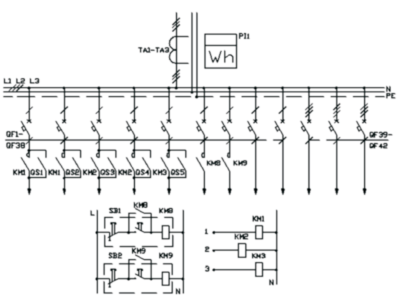

| 4Р-125-31 УХЛ4 |  |
P11 | Счетчик (3ф) | ||
| TA1-TA3 | Трансформатор тока | ||||
| QF1-QF39 | Авт выключатель (1ф) до 63А | ||||
| QF39-QF42 | Авт выключатель (3ф) до 100А | ||||
| QS1-QS5 | Выключатель пакетный | ||||
| KM1-KM3 | Пускатель магнитный | ||||
| KM8,KM9 | Пускатель магнитный | ||||
| SB1,SB2 | Пост кнопочный | ||||

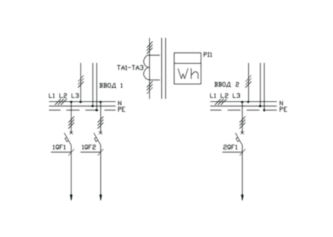

| 4Р-126-31 УХЛ4 |  |
P11 | Счетчик (3ф) | ||
| TA1-TA3 | Трансформатор тока | ||||
| 1QF1,1QF2 | Авт выключатель (3ф) до 250А | ||||
| 2QF1 | Авт выключатель (3ф) до 250А | ||||

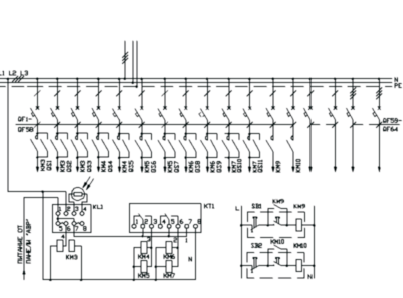

| 4Р-201-31 УХЛ4 |  |
QF1-QF58 | Авт выключатель (1ф) до 63А | 13 | 46 |
| QF59-QF64 | Авт выключатель (3ф) до 100А | ||||
| QS1-QS11 | Выключатель пакетный | ||||
| KM3-KM7 | Пускатель магнитный | ||||
| KT1 | Фотореле | ||||
| KL1 | Реле времени | ||||
| KM9,KM10 | Пускатель магнитный | ||||
| SB1,SB2 | Пост кнопочный | ||||
| 4Р-202-31 УХЛ4 |  |
1QF1-1QF29 | Авт выключатель (1ф) до 63А | ||
| 2QF1-2QF29 | Авт выключатель (1ф) до 63А | ||||
| 2QF30-2QF35 | Авт выключатель (3ф) до 100А | ||||
| QS1-QS8 | Выключатель пакетный | ||||
| KM3-KM6, KM8 | Пускатель магнитный | ||||
| KT1 | Реле времени | ||||
| KL1 | Фотореле | ||||
| KM9,KM10 | Пускатель магнитный | ||||
| SB1,SB2 | Пост кнопочный | ||||

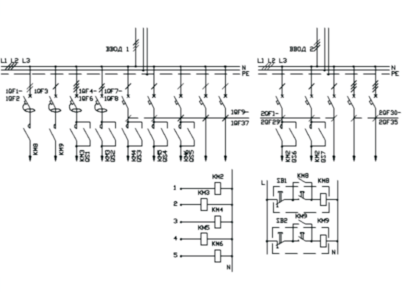

| 4Р-203-31 УХЛ4 |  |
1QF1-1QF8 | УЗО (1ф) до 32А | ||
| 1QF9-1QF37 | Авт выключатель (1ф) до 63А | ||||
| 2QF1-2QF29 | Авт выключатель (1ф) до 63А | ||||
| 2QF30-2QF35 | Авт выключатель (3ф) до 100А | ||||
| QS1-QS7 | Выключатель пакетный | ||||
| KM1-KM6 | Пускатель магнитный | ||||
| KM8,KM9 | Пускатель магнитный | ||||
| 4Р-204-31 УХЛ4 |  |
P11 | Счетчик (3ф) | 12 | 46 |
| TA1-TA3 | Трансформатор тока | ||||
| C1-C3 | Конденсатор | ||||
| QS1 | Выключатель врубной 250А | ||||
| QF1-QF58 | Авт выключатель (1ф) до 63А | ||||
| QF59-QF64 | Авт выключатель (3ф) до 100А | ||||

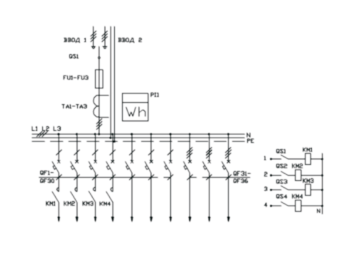

| 4Р-205-31 УХЛ4 |  |
P11 | Счетчик (3ф) | ||
| FU1-FU3 | Предохранитель 100А | ||||
| TA1-TA3 | Трансформатор тока | ||||
| C1-C3 | Конденсатор | ||||
| QS1 | Переключатель врубной 100А | ||||
| QF1-QF30 | Авт выключатель (1ф) до 63А | ||||
| QF31-QF36 | Авт выключатель (3ф) до 63А | ||||
| QS1-QS4 | Выключатель пакетный | ||||
| KM1-KM4 | Пускатель магнитный | ||||
| 4Р-210-31 УХЛ4 |  |
P11 | Счетчик (3ф) | 13 | 46 |
| TA1-TA3 | Трансформатор тока | ||||
| QF1 | Авт выключатель (3ф) до 100А | ||||
| QF2-QF16 | Авт выключатель (1ф) до 63А | ||||
| KM1,KM1 | Пускатель магнитный | ||||
| SB1,SB2 | Пост кнопочный | ||||
