ВРУ-23-53 (54,55,56) УХЛ4

Принципиальные электрические схемы
Тип панели	Количество и номинальный ток вводного аппарата	Принципиальная схема первичных соединений	Элементы на схеме		Блок упр-ия освещением		Рекомендованные корпуса изделий.
			Обозначение	Наименование	Наличие	№ рис.
							IP31	IP54
Вводно-распределительные панели
ВРУ-23-53 УХЛ4	2*250		C1-C6	Конденсатор	БУО1	3.3.5.
ВРУ-23-54 УХЛ4			FU1-FU3	Предохранитель 250А	БУО2	3.3.6.
			FU4-FU18	Предохранитель 100А
ВРУ-23-55 УХЛ4			QF1,QF2	Вык-ль врубной 250А	БУО3	3.3.7.
			EL1,EL2	Авт.выключатель (1ф)
ВРУ-23-56 УХЛ4			TA1-TA3	Лампа накаливания	БУО4	3.3.8.
			PI1	Счётчик(3ф)
№ Рис.	Принципиальная электрическая схема

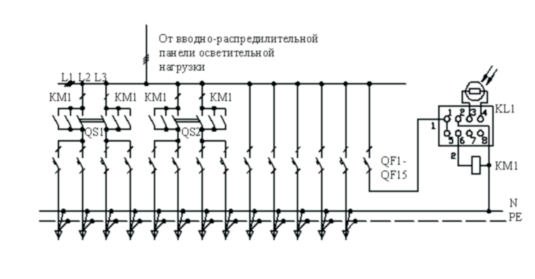

Рис. 3.3.5

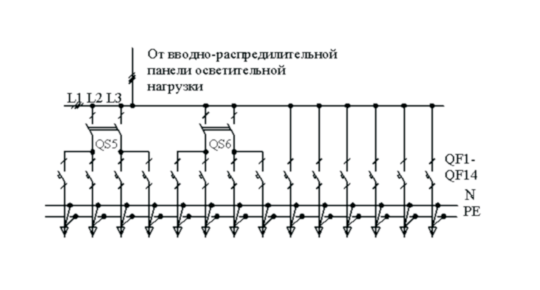

Рис. 3.3.6

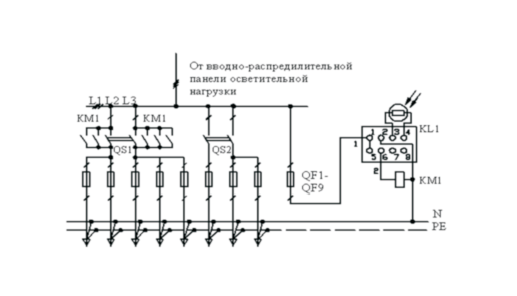

Рис. 3.3.7

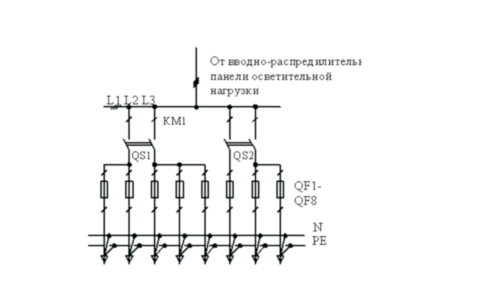

Рис. 3.3.8
