Технические характеристики ВРУ-НО
Технические характеристики ВРУ-НО
Габаритные и установочные размеры ВРУ-НО
Таблица 3.4.1.
| Тип шкафа | Габаритные размеры, мм | Рис. | ||||||
| H | L | B | L1 | L2 | B1 | B2 | ||
| Шкаф ВРУ-НО-1-54УХЛ4-ТВ | 1200 | 900 | 350 | 820 | 740 | 100 | 280 | 3.4.1. 3.4.2. |
| Шкаф ВРУ-НО-2-54УХЛ4-ТВ | 1600 | 700 | 350 | 578 | 400 | 207 | 257 | 3.4.3. 3.4.4. |

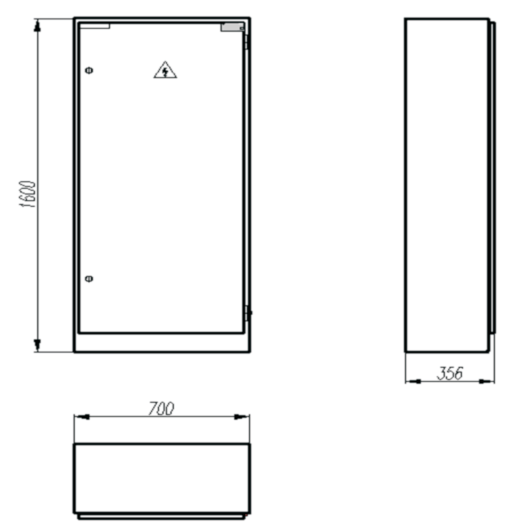

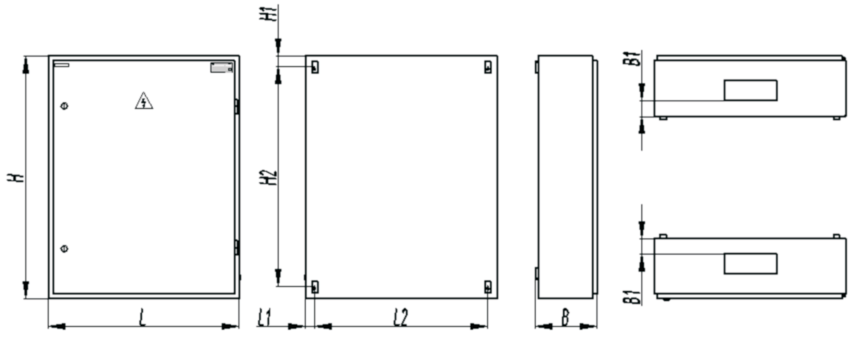

| Рис. 3.4.1. | |
 |
|

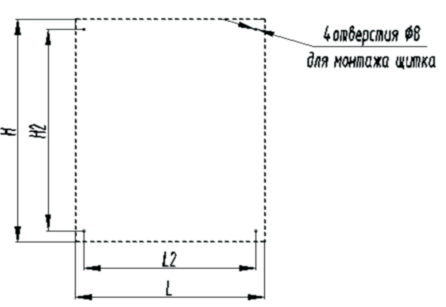

| Рис. 3.4.2 (Схема разметки отверстий для монтажа щитка ЩРВ). | |
 |
|
| Рис. 3.4.3. | Рис. 3.4.4 (Схема разметки отверстий для монтажа щита типа ШРС). |
 |
 |

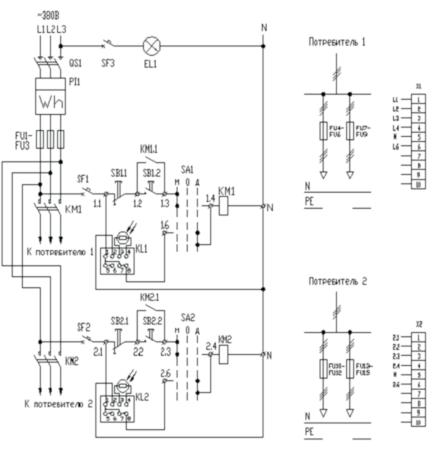

| Тип шкафа | Принципиальная схема первичных соединений | Элементы на схеме | |
| Обозна- чение |
Наименование | ||
| Вводно-распределительное устройство | |||
| ВРУ-НО-1-54УХЛ4-ТВ |  |
PI1 SF1-SF3 FU1-FU3 FU4-FU15 QS1 KM1,KM2 KL1,KL2 EL1 SB1-SB4 SA1,SA2 |
Счетчик (3ф) Авт выключатель (1ф) Предохранители 160А Предохранители до 100А Выключатель врубной Пускатель магнитный 160А Фотореле Лампа накаливания Кнопочный пост Переключатель пакетный |
| ВРУ-НО-2-54УХЛ4-ТВ | |||
