Технические характеристики ШРС-1А и ШР-11А

Технические характеристики ШРС-1А и ШР-11А

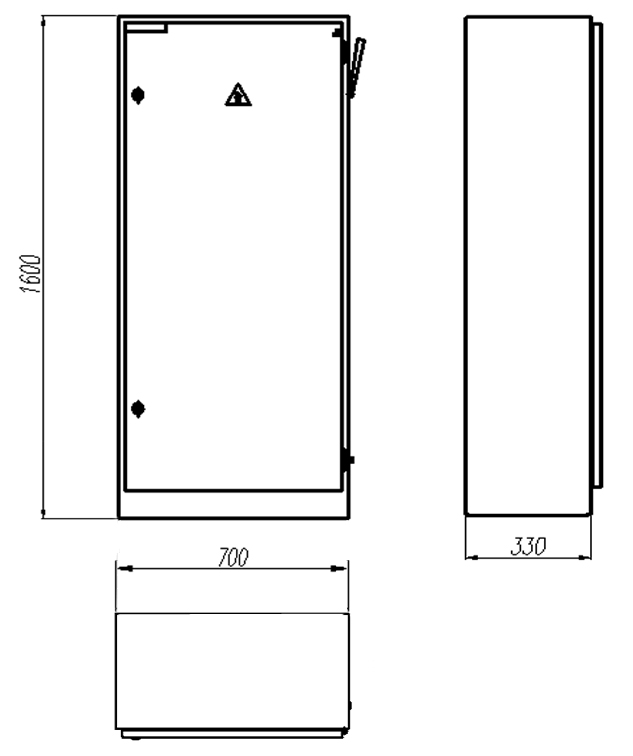

Габаритные и установочные размеры

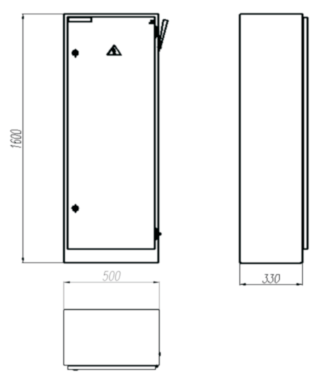

Рис. 7.2.1.	Схема разметки отверстий для монтажа корпуса ШРС1. Рис. 7.2.2.
Рис. 7.2.3.	Схема разметки отверстий для монтажа корпуса ШРС2. Рис. 7.2.4.

Технические характеристики и принципиальные электрические схемы ШР11

Таблица 7.2.1.

Тип ШР-11	Тип корпуса	Марка вводного рубильник.	Номи- наль- ный ток, А	Тип и количество групп предохранителей на отводящих линиях			Принципиальная схема первичных соединений.
				ППН33-63	ППН33-100	ППН35-250
73701	Рис.7.2.1 Рис.7.2.2	ВР32-35-В31	250	5	-	-
73702	Рис.7.2.1 Рис.7.2.2		250	-	5	-
73703	Рис.7.2.1 Рис.7.2.2		250	2	3	-
73707	Рис.7.2.1 Рис.7.2.2	ВР32-37-В31	400	-	3	2
73708	Рис.7.2.1 Рис.7.2.2		400	-	-	5
73504	Рис.7.2.3 Рис.7.2.4		400	8	-	-
73505	Рис.7.2.3 Рис.7.2.4		400	-	8	-
73506	Рис.7.2.3 Рис.7.2.4		400	-	-	8
73509	Рис.7.2.3 Рис.7.2.4		400	4	4	-
73510	Рис.7.2.3 Рис.7.2.4		400	2	4	2
73511	Рис.7.2.3 Рис.7.2.4		400	-	6	2
73512	Рис.7.2.3 Рис.7.2.4		400	8	-	-
73513	Рис.7.2.3 Рис.7.2.4		400	-	8	-
73514	Рис.7.2.3 Рис.7.2.4		400	-	-	8
73515	Рис.7.2.3 Рис.7.2.4		400	4	4	-
73516	Рис.7.2.3 Рис.7.2.4		400	2	4	2
73517	Рис.7.2.3 Рис.7.2.4		400	-	6	2
73518	Рис.7.2.3 Рис.7.2.4		400	8	-	-
73519	Рис.7.2.3 Рис.7.2.4		400	-	8	-
73520	Рис.7.2.3 Рис.7.2.4		400	-	-	8
73521	Рис.7.2.3 Рис.7.2.4		400	4	4	-
73522	Рис.7.2.3 Рис.7.2.4		400	2	4	2
73523	Рис.7.2.3 Рис.7.2.4		400	-	6	2
