Технические характеристики ПР-85(87)

Габаритные и установочные размеры.

Таблица 6.2.1. (навесного исполнения, см. рис. 6.2.1,6.2.2,6.2.3.)

Тип корпуса	H	L	B	H1	H2	L1	L2	B1
ЩР(в)-2	500	400	250	46	402	37	326	50
ЩР(в)-3	600	400	250	46	502	37	326	50
ЩР(в)-4	600	600	250	46	502	37	526	50
ЩР(в)-5	800	600	250	46	702	37	526	50
ЩР(в)-6	1000	800	250	46	902	37	726	60
ЩР(в)-7	1200	900	350	46	1102	37	826	100

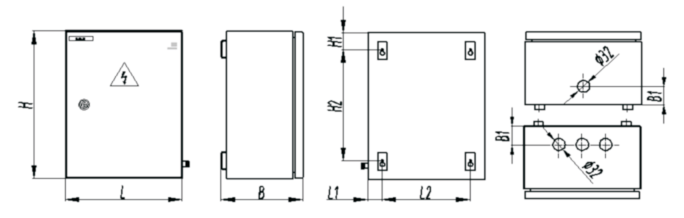

Рис.6.2.1

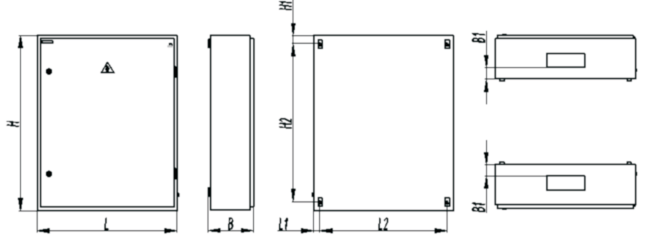

Рис.6.2.2

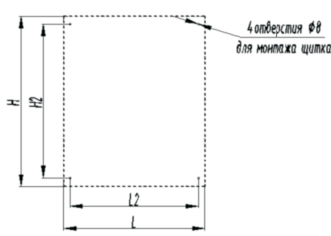

Рис.6.2.3. Схема разметки отверстий для монтажа корпуса ШР(в) (навесного).

Таблица 6.2.2. (встраиваемого исполнения, см. рис. 6.2.4,6.2.5.)

Тип корпуса	H	L	B	H3	L3	B1	B2
ЩР(в)-2	500	400	250	540	440	50	190
ЩР(в)-3	600	400	250	640	440	50	190
ЩР(в)-4	600	600	250	640	640	50	190
ЩР(в)-5	800	600	250	840	640	50	190
ЩР(в)-6	1000	800	250	1040	840	60	190
ЩР(в)-7	1200	900	350	1240	940	100	290

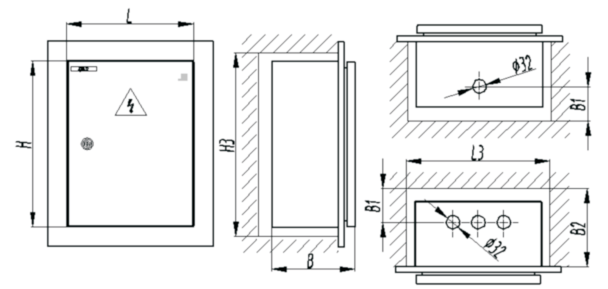

Рис.6.2.4

Рис.6.2.5

Таблица 6.2.3. (напольного исполнения, см. рис. 6.2.6,6.2.7.)

Тип корпуса	H	L	B	L1	L2	B1	B2	B3	H1
ЩР(в)-4	600	600	250	520	440	50	182	150	100
ЩР(в)-5	800	600	250	520	440	50	182	150	100
ЩР(в)-6	1000	800	250	720	640	60	182	150	100
ЩР(в)-7	1200	900	350	820	740	100	282	250	100

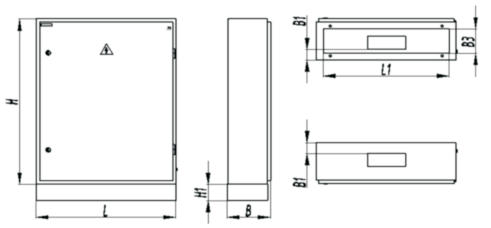

Рис.6.2.6(см. таблицу 6.2.3.)

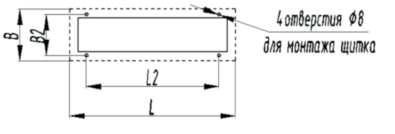

Рис.6.2.7 Схема разметки отверстий для монтажа корпуса ЩР(а) (напольного).

Примечание:

Металлические шкафы ЩР(В)-1...ЩР(В)-3 укомплектованы сальниками кабельного ввода.
Металлические шкафы ЩР(В)-4...ЩР(В)-7 укомплектованы мембранными фланцами кабельного ввода.

Принципиальные электрические схемы.

Принципиальные электрические схемы ПР8501, ПР8701

Рис 6.2.8. (Схемы: 001,002,005,008,012,015, 019,024,030,034,036,039.)	Рис 6.2.10. (Схемы: 003,006,009,010,013, 016,017,020,021,022, 025-029,031,032,035,037, 040-043.)	Рис 6.2.12. (Схемы: 004, 007,011,014,018,023,033, 038,044.)

Рис 6.2.9. (Схемы: 045, 046,049,052,056,059,063, 065,068,075,079,084, 100,104,109,125.)	Рис 6.2.11. (Схемы: 047,050, 053,054,057,060,061,064, 069-072,076,077,080,081,082, 085-088,101,102,105-107, 110-113,126,127,130)	Рис 6.2.13. (Схемы: 048,051, 055,058,062,067,073,074, 078,083,089,090-099,103, 108,114-124,128.)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Пункты распределительные серии ПР8501,ПР8701 (таблица)
Таблица 6.2.4.

Тип: ПР8501-1, ПР8501-2, ПР8501-3,
ПР8701-1, ПР8701-2, ПР8701-3.

Номер схемы	Номина- льный ток	Автоматические выключатели				Тип корпуса
		Наличие вводного авт выкл	Распределение
			Количество
			1-фаз	3-х фаз
			Номинальный ток, А
			От 10 до 63А	От 10 до 100	От 160 до 250
001 002 003 004	160	- - - -	- - - -	- - 1 2	- - - -	ЩР(в)-3
005 006 007 008 009 010 011	160	- - - - - - -	12 6 - 18 12 6 -	- 2 4 - 2 4 6	- - - - - - -	ЩР(в)-4
012 013 014 015 016 017 018	250	- - - - - - -	12 6 - 18 12 6 -	0 2 4 - 2 4 6	- - - - - - -	ЩР(в)-4
019 020 021 022 023 024 025 026 027 028 029	250	- - - - - - - - - - -	24 18 12 6 - 30 24 18 12 6 10	- 2 4 6 8 - 2 4 6 8 10	- - - - - - - - - - -	ЩР(в)-5
030 031 032 033	400	- - - -	18 12 6 -	- 2 4 6	- - - -	ЩР(в)-5
034 035 036 037 038 039 040 041 042 043 044	400	- - - - - - - - - - -	24 18 12 6 - 30 24 18 12 6 -	- 2 - 6 8 - 2 4 6 8 10	- - - - - - - - - - -	ЩР(в)-6
045 046 047 048	160	1 1 1 1	3 6 3 -	- - 1 2	- - - -	ЩР(в)-4
049 050 051 052 053 054 055	160	1 1 1 1 1 1 1	12 6 - 18 12 6 -	- 2 4 - 2 4 6	- - - - - - -	ЩР(в)-5
056 057 058 059 060 061 062	250	1 1 1 1 1 1 1	12 6 - 18 12 6 -	- 2 4 - 2 4 6	- - - - - - -	ЩР(в)-5
063 064 065 066 067 068 069 070 071 072 073	250	1 1 1 1 1 1 1 1 1 1 1	24 18 12 6 - 30 24 18 12 6 -	- 2 - 6 8 - 2 4 6 8 10	- - - - - - - - - - -	ЩР(в)-6
074 075 076 077 078 079	400	1 1 1 1 1 1	- 18 12 6 - 24	4 - 2 4 6 -	- - - - - -	ЩР(в)-6
080 081 082 083 084 085 086 087 088 089	400	1 1 1 1 1 1 1 1 1 1	18 12 6 - 30 24 18 12 6 -	2 4 6 8 - 2 4 6 8 10	- - - - - - - - - -	ЩР(в)-7
090	630	1	-	6	-	ЩР(в)-6
091 092 093 094 095 096 097 098	630	1 1 1 1 1 1 1 1	- - - - - - - -	8 10 12 - 2 4 6 8	- - - 4 2 2 2 2	ЩР(в)-7
099 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114	400	1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1	- 18 12 6 - 24 18 12 6 - 30 24 18 12 6 -	4 - 2 4 6 - 2 4 6 8 - 2 4 6 8 10	- - - - - - - - - - - - - - - - -	ЩР(в)-6
115 116 117 118	400	1 1 1 1	- - - -	6 8 10 12	- - - -	ЩР(в)-7
119 120	630	1 1		- 2	4 2	ЩР(в)-6
121 122 123	630	1 1 1	- - -	4 6 8	2 2 2	ЩР(в)-7
124	630	1	-	4	-	ЩР(в)-6
125 126 127 128 129 130	400	1 1 1 1 1 1	18 12 6 - 24 18	- 2 4 6 - 2	- - - - - -	ЩР(в)-6
131 132 133 134 135 136 137 138 139	400	1 1 1 1 1 1 1 1 1	12 6 - 30 24 18 12 6 -	4 6 8 - 2 4 6 8 10	- - - - - - - - -	ЩР(в)-6
140 141 142 143 144 145 146 147 148	630	1 1 1 1 1 1 1 1 1	- - - - - - - - -	6 8 10 12 - 2 4 6 8	- - - - 4 2 2 2 2	ЩР(в)-7

Принципиальные электрические схемы ПР8503, ПР8703.
Рис 6.2.14. (Схемы: 075,085,095,103.)	Рис 6.2.15. (Схемы: 076-079,068-089,096-098, 104,105,110-116.)	Рис 6.2.16. (Схемы: 011-022,063-074.)

Принципиальные электрические схемы ПР8503, ПР8703.
Рис 6.2.17. (Схемы: 060, 090, 099,106.)	Рис 6.2.18. (Схемы: 081-084,091-094,100-102 107-108,117-122.)	Рис 6.2.19. (Схемы: 011-022, 063-074.)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Пункты распределительные серии ПР8503,ПР8703 (таблица)
Таблица 6.2.5.

Тип: ПР8503, ПР8703.

Номер схемы ток			Автоматические выключатели			Тип корпуса
исполнение			ввода	распределение
наве- сное	напо- льное	утоп- ленное	Коли- чество	количество
				Номинальный ток,А
				АЕ2046(56)	ВА57ф35
				от 16 до 100	от 16 до 250
1001	2001	3001	1	6	-	ЩР(в)-5
1002	2002	3002	1	8	-	ЩР(в)-6
1003	2003	3003	1	10	-	ЩР(в)-6
1004	2004	3004	1	12	-	ЩР(в)-7
1005	2005	-	1	-	4	ЩР(в)-6
1006	2006	-	1	-	6	ЩР(в)-6
1007	2007	-	1	2	2	ЩР(в)-5
1008	2008	-	1	4	2	ЩР(в)-6
1009	2009	-	1	6	2	ЩР(в)-6
1010	2010	-	1	8	2	ЩР(в)-6
1011	-	3011	-	6	-	ЩР(в)-5
1012	2012	3012	-	8	-	ЩР(в)-5
1013	2013	3013	-	10	-	ЩР(в)-7
1014	2014	3014	-	12	-	ЩР(в)-7
1015	2015	-	-	-	4	ЩР(в)-6
1016	2016	-	-	-	6	ЩР(в)-6
1017	-	-	-	2	2	ЩР(в)-5
1018	-	-	-	4	2	ЩР(в)-6
1019	2019	-	-	6	2	ЩР(в)-6
1020	2020	-	-	8	2	ЩР(в)-6
1021	2021	-	-	2	4	ЩР(в)-6
1022	2022	-	-	4	4	ЩР(в)-6
1023	2023	-	1	2	4	ЩР(в)-6
1024	2024	-	1	4	4	ЩР(в)-6
1051	2051	3051	1	6	-	ЩР(в)-6
1052	2052	3052	1	8	-	ЩР(в)-6
1053	2053	3053	1	10	-	ЩР(в)-6
1054	2054	3054	1	12	-	ЩР(в)-6
1055	2055	-	1	-	4	ЩР(в)-6
1056	2056	-	1	2	4	ЩР(в)-7
1057	2057	-	1	4	4	ЩР(в)-7
1058	2058	-	1	-	6	ЩР(в)-7
1059	2059	-	1	2	2	ЩР(в)-6
1060	2060	-	1	4	2	ЩР(в)-6
1061	2061	-	1	6	2	ЩР(в)-6
1062	2062	-	1	8	2	ЩР(в)-7
1063	-	3063	-	6	-	ЩР(в)-6
1064	2064	3064	-	8	-	ЩР(в)-6
1065	2065	3065	-	10	-	ЩР(в)-6
1066	2066	3066	-	12	-	ЩР(в)-6
1067	2067	-	-	-	4	ЩР(в)-6
1068	2068	-	-	2	4	ЩР(в)-6
1069	2069	-	-	4	4	ЩР(в)-7

Таблица 6.2.5 (Продолжение)

Номер схемы ток			Автоматические выключатели				Тип корпуса
исполнение			Наличие вводного авт выкл	распределение
наве- сное	напо- льное	утоп- ленное		количество
				1-фаз.	3-х фаз.
				Номинальный ток,А
				от 16 до 100	от 16 до 250	от 10 до 100
1070	2070	-	-	36	4	2	ЩР(в)-7
1071	-	-	-	30	2	2	ЩР(в)-7
1072	-	-	-	24	2	4	ЩР(в)-7
1073	2073	-	-	18	2	6	ЩР(в)-7
1074	2074	-	-	12	2	8	ЩР(в)-7
1075	2075	3075	-	38	-	-	ЩР(в)-6
1076	2076	3076	-	30	-	2	ЩР(в)-6
1077	2077	3077	-	24	-	4	ЩР(в)-6
1078	2078	3078	-	18	-	6	ЩР(в)-6
1079	2079	3079	-	12	-	8	ЩР(в)-6
1080	2080	3080	1	36	-	-	ЩР(в)-7
1081	2081	3081	1	30	-	2	ЩР(в)-7
1082	2082	3082	1	24	-	4	ЩР(в)-7
1083	2083	3083	1	18	-	6	ЩР(в)-7
1084	2084	3084	1	12	-	8	ЩР(в)-7
1085	2085	3085	-	030	-	-	ЩР(в)-6
1086	2086	3086	-	24	-	2	ЩР(в)-6
1087	2087	3087	-	18	-	4	ЩР(в)-6
1088	2088	3088	-	12	-	6	ЩР(в)-6
1089	2089	3089	-	6	-	8	ЩР(в)-6
1090	2090	3090	1	30	-	-	ЩР(в)-7
1091	2091	3091	1	24	-	2	ЩР(в)-7
1092	2092	3092	1	18	-	4	ЩР(в)-7
1093	2093	3093	1	12	-	6	ЩР(в)-7
1094	2094	3094	1	6	-	8	ЩР(в)-7
1095	2095	3095	-	24	-	-	ЩР(в)-6
1096	2096	3096	-	18	-	2	ЩР(в)-6
1097	2097	3097	-	12	-	4	ЩР(в)-6
1098	2098	3098	-	6	-	6	ЩР(в)-6
1099	2099	3099	1	24	-	-	ЩР(в)-6
1100	2100	3100	1	18	-	2	ЩР(в)-6
1101	2101	3101	1	12	-	4	ЩР(в)-6
1102	2102	3102	1	6	-	6	ЩР(в)-6
1103	-	3103	-	18	-	-	ЩР(в)-5
1104	-	3104	-	12	-	2	ЩР(в)-5
1105	-	3105	-	6	-	4	ЩР(в)-5
1106	2106	3106	1	18	-	-	ЩР(в)-5
1107	2107	3107	1	12	-	2	ЩР(в)-5
1108	2108	3108	1	6	-	4	ЩР(в)-5
1109	2109	-	-	6	4	2	ЩР(в)-6
1110	-	-	-	6	2	2	ЩР(в)-6
1111	2111	-	-	6	2	4	ЩР(в)-6
1112	2112	-	-	6	2	6	ЩР(в)-6
1113	2113	-	-	12	2	2	ЩР(в)-6
1114	2114	-	-	12	2	4	ЩР(в)-6
1115	2115	-	-	18	2	2	ЩР(в)-6
1116	2116	-	-	6	4	2	ЩР(в)-6
1117	2117	-	1	6	2	2	ЩР(в)-6
1118	2118	-	1	6	2	4	ЩР(в)-6
1119	2119	-	1	6	2	6	ЩР(в)-6
1120	2120	-	1	12	2	2	ЩР(в)-6
1121	2121	-	1	12	2	4	ЩР(в)-6
1122	2122	-	1	18	2	2	ЩР(в)-6
