Технические характеристики ПР-11

Технические характеристики ПР-11

Габаритные и установочные размеры.

Таблица 6.1.1. (навесного исполнения, см. рис. 6.1.1,6.1.2,6.1.3.)

Тип корпуса H L B H1 H2 L1 L2 B1
ЩР(в)-2 500 400 250 46 402 37 326 50
ЩР(в)-3 600 400 250 46 502 37 326 50
ЩР(в)-4 600 600 250 46 502 37 526 50
ЩР(в)-5 800 600 250 46 702 37 526 50
ЩР(в)-6 1000 800 250 46 902 37 726 60
ЩР(в)-7 1200 900 350 46 1102 37 826 100

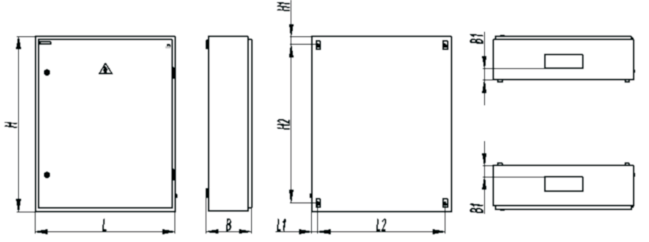

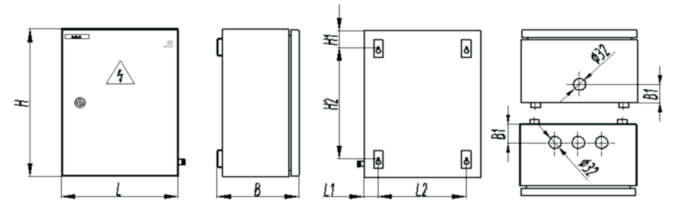

Рис.6.1.1 Рис.6.1.2

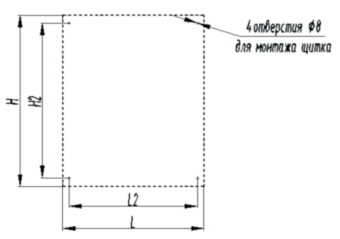

Рис.6.1.3. Схема разметки отверстий для монтажа корпуса ШР(в) (навесного).


Таблица 6.1.2. (встраиваемого исполнения, см. рис. 6.1.4,6.1.5.)

Тип корпуса H L B H3 L3 B1 B2
ЩР(в)-4 600 600 250 640 640 50 190
ЩР(в)-5 800 600 250 840 640 50 190
ЩР(в)-6 1000 800 250 1040 840 60 190
ЩР(в)-7 1200 900 350 1240 940 100 290

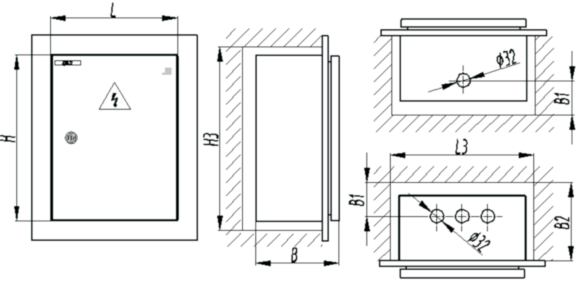

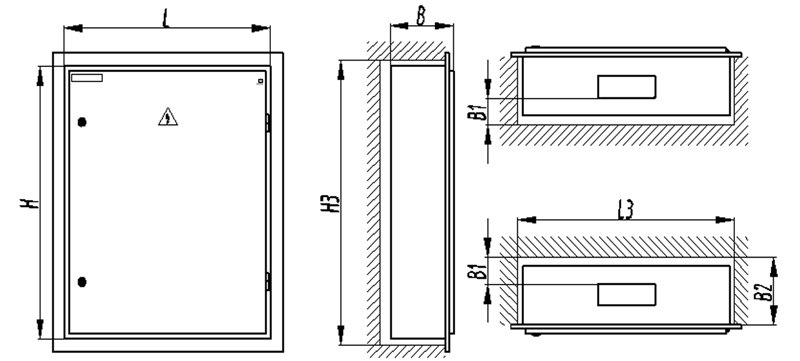

Рис.6.1.4 Рис.6.1.5

Таблица 6.1.3. (напольного исполнения, см. рис. 6.1.1,6.1.2,6.1.3.)

Тип корпуса H L B L1 L2 B1 B2 B3 H1
ЩР(в)-4 600 600 250 520 440 50 182 150 100
ЩР(в)-5 800 600 250 520 440 50 182 150 100
ЩР(в)-6 1000 800 250 720 640 60 182 150 100
ЩР(в)-7 1200 900 350 820 740 100 282 250 100

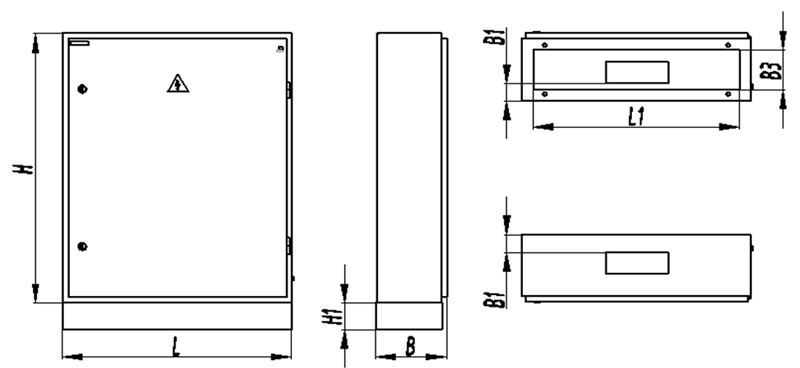

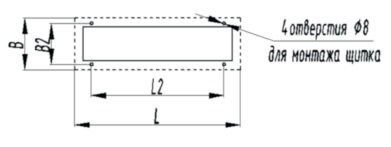

Рис.6.1.6(см. таблицу 6.1.3.) Рис.6.1.7 Схема разметки отверстий для монтажа корпуса ЩР(а) (напольного).

Примечание:

  • Металлические шкафы ЩР(В)-1...ЩР(В)-3 укомплектованы сальниками кабельного ввода.
  • Металлические шкафы ЩР(В)-4...ЩР(В)-7 укомплектованы мембранными фланцами кабельного ввода.

Принципиальные электрические схемы.

Рис 6.1.8.
(Схемы: 051,057,065,075,106.)		 Рис 6.1.10.
(Схемы: 055,061,063,069,071,
073,079,081,083,085.)		 Рис 6.1.12.
(Схемы: 053,059,067,077,108,118.)
Рис 6.1.9.
(Схемы: 052,058,066,076,088,096.)		 Рис 6.1.11.
(Схемы: 056,062,064,070,072,
074,080,082,084,086,
092,094,100,102,104,
110,112,114,116.)		 Рис 6.1.13.
(Схемы: 054,060,068,078,090,098.)
Наименование Номер схемы Номинальный ток пункта Кол-во отходящих линиях. Тип корпуса
С вводным автоматом Без вводного автомата 1-фаз. 3-х фаз.

ПР11ТВ-1045-31У3
ПР11ТВ-3045-31У3
ПР11ТВ-3045-54У1

 051 - 100 6 - ЩР(в)-2

ПР11ТВ-1046-31У3
ПР11ТВ-3046-31У3
ПР11ТВ-3046-54У1

 052 100 - 6 - ЩР(в)-4

ПР11ТВ-1047-31У3
ПР11ТВ-3047-31У3
ПР11ТВ-3047-54У1

 053 - 100 - 2 ЩР(в)-2

ПР11ТВ-1048-31У3
ПР11ТВ-3048-31У3
ПР11ТВ-3048-54У1

 054 100 - - 2 ЩР(в)-4

ПР11ТВ-1049-31У3
ПР11ТВ-3049-31У3
ПР11ТВ-3049-54У1

 054 - 100 3 1 ЩР(в)-4

ПР11ТВ-1050-31У3
ПР11ТВ-3050-31У3
ПР11ТВ-1051-31У3

 055 100 - 3 1 ЩР(в)-4

ПР11ТВ-3051-31У3
ПР11ТВ-3051-54У1
ПР11ТВ-3051-54У1

 056 - 250 12 - ЩР(в)-4

ПР11ТВ-1052-31У3
ПР11ТВ-3052-31У3
ПР11ТВ-3052-54У1

 057 250 - 12 - ЩР(в)-5

ПР11ТВ-1053-31У3
ПР11ТВ-3053-31У3
ПР11ТВ-3053-54У1

 058 - 250 - 4 ЩР(в)-4

ПР11ТВ-1054-31У3
ПР11ТВ-3054-31У3
ПР11ТВ-3054-54У1

 059 250 - - 4 ЩР(в)-5

ПР11ТВ-1055-31У3
ПР11ТВ-3055-31У3
ПР11ТВ-3055-54У1

 060 - 250 6 2 ЩР(в)-4

ПР11ТВ-1056-31У3
ПР11ТВ-3056-31У3
ПР11ТВ-3056-54У1

 061 250 - 6 2 ЩР(в)-5

ПР11ТВ-1057-31У3
ПР11ТВ-3057-31У3
ПР11ТВ-3057-54У1

 062 - 250 18 - ЩР(в)-5

ПР11ТВ-1058-31У3
ПР11ТВ-3058-31У3
ПР11ТВ-3058-54У1

 063 250 - 18 - ЩР(в)-5

ПР11ТВ-1059-31У3
ПР11ТВ-3059-31У3
ПР11ТВ-3059-54У1

 064 - 250 - 6 ЩР(в)-4

ПР11ТВ-1060-31У3
ПР11ТВ-3060-31У3
ПР11ТВ-3060-54У1

 065 250 - - 6 ЩР(в)-5

ПР11ТВ-1061-31У3
ПР11ТВ-3061-31У3
ПР11ТВ-3061-54У1

 066 - 250 12 2 ЩР(в)-5

ПР11ТВ-1062-31У3
ПР11ТВ-3062-31У3
ПР11ТВ-3062-54У1

 067 250 - 12 2 ЩР(в)-5

ПР11ТВ-1063-31У3
ПР11ТВ-3063-31У3
ПР11ТВ-3063-54У1

 068 - 250 6 4 ЩР(в)-5

ПР11ТВ-1064-31У3
ПР11ТВ-3064-31У3
ПР11ТВ-3064-54У1

 069 250 - 6 4 ЩР(в)-6

ПР11ТВ-1065-31У3
ПР11ТВ-3065-31У3
ПР11ТВ-3065-54У1

 070 - 250 24 - ЩР(в)-5

ПР11ТВ-1066-31У3
ПР11ТВ-3066-31У3
ПР11ТВ-3066-54У1

 071 250 - 24 - ЩР(в)-5

ПР11ТВ-1067-31У3
ПР11ТВ-3067-31У3
ПР11ТВ-3067-54У1

 072 - 250 - 2 ЩР(в)-5

ПР11ТВ-1068-54У3
ПР11ТВ-3068-54У3
ПР11ТВ-3068-54У1

 073 250 - 18 2 ЩР(в)-5

ПР11ТВ-1069-54У3
ПР11ТВ-3069-54У3
ПР11ТВ-3069-54У1

 074 - 250 18 2 ЩР(в)-6

ПР11ТВ-1070-54У3
ПР11ТВ-3070-54У3
ПР11ТВ-3070-54У1

 075 250 - 18 2 ЩР(в)-6

ПР11ТВ-1071-54У3
ПР11ТВ-3071-54У3
ПР11ТВ-3071-54У1

 076 - 250 12 4 ЩР(в)-6

ПР11ТВ-1072-54У3
ПР11ТВ-3072-54У3
ПР11ТВ-3072-54У1

 077 250 - 12 4 ЩР(в)-6

ПР11ТВ-1073-54У3
ПР11ТВ-3073-54У3
ПР11ТВ-3073-54У1

 078 - 250 6 6 ЩР(в)-6

ПР11ТВ-1074-31У3
ПР11ТВ-3074-31У3
ПР11ТВ-3074-54У1

 079 250 - 6 6 ЩР(в)-6

ПР11ТВ-1075-31У3
ПР11ТВ-3075-31У3
ПР11ТВ-3075-54У1

 080 - 250 30 - ЩР(в)-6

ПР11ТВ-1076-31У3
ПР11ТВ-3076-31У3
ПР11ТВ-3076-54У1

 081 250 - 30 - ЩР(в)-6

ПР11ТВ-1077-31У3
ПР11ТВ-3077-31У3
ПР11ТВ-3077-54У1
ПР11ТВ-7077-31У3
ПР11ТВ-7077-54У1

 082 - 250 - 10 ЩР(в)-6

ПР11ТВ-1078-31У3
ПР11ТВ-3078-31У3
ПР11ТВ-3078-54У1
ПР11ТВ-7078-31У3
ПР11ТВ-7078-54У1

 083 250 - - 10 ЩР(в)-6

ПР11ТВ-1079-31У3
ПР11ТВ-3079-31У3
ПР11ТВ-3079-54У1

 084 - 250 24 2 ЩР(в)-6

ПР11ТВ-1080-54У3
ПР11ТВ-3080-54У3
ПР11ТВ-3080-54У1

 085 250 - 24 2 ЩР(в)-6

ПР11ТВ-1081-31У3
ПР11ТВ-3081-31У3
ПР11ТВ-3081-54У1

 086 - 250 18 4 ЩР(в)-6

ПР11ТВ-1082-31У3
ПР11ТВ-3082-31У3
ПР11ТВ-3082-54У1

 087 250 - 18 4 ЩР(в)-6

ПР11ТВ-1083-31У3
ПР11ТВ-3083-31У3
ПР11ТВ-3083-54У1

 088 - 250 12 6 ЩР(в)-6

ПР11ТВ-1084-54У3
ПР11ТВ-3084-54У3
ПР11ТВ-3084-54У1

 089 250 - 12 6 ЩР(в)-6

ПР11ТВ-1085-31У3
ПР11ТВ-3085-31У3
ПР11ТВ-3085-54У1

 090 - 250 6 8 ЩР(в)-6

ПР11ТВ-1086-31У3
ПР11ТВ-3086-31У3
ПР11ТВ-3086-54У1

 091 250 - 6 8 ЩР(в)-6

ПР11ТВ-1087-31У3
ПР11ТВ-1087-31У3
ПР11ТВ-1087-54У1

 092 - 400 18 - ЩР(в)-6

ПР11ТВ-1088-54У3
ПР11ТВ-3088-54У3
ПР11ТВ-3088-54У1

 093 400 - 18 - ЩР(в)-6

ПР11ТВ-1089-31У3
ПР11ТВ-3089-31У3
ПР11ТВ-3089-54У1

 094 - 400 - 6 ЩР(в)-6

ПР11ТВ-1090-31У3
ПР11ТВ-3090-31У3
ПР11ТВ-3097-54У1

 095 400 - - 6 ЩР(в)-6

ПР11ТВ-1091-31У3
ПР11ТВ-3091-31У3
ПР11ТВ-3091-54У1

 096 - 400 12 2 ЩР(в)-6

ПР11ТВ-1092-31У3
ПР11ТВ-3092-31У3
ПР11ТВ-3092-54У1

 097 400 - 12 2 ЩР(в)-6

ПР11ТВ-1093-31У3
ПР11ТВ-3093-31У3
ПР11ТВ-3093-54У1

 098 - 400 6 4 ЩР(в)-6

ПР11ТВ-1094-31У3
ПР11ТВ-3094-31У3
ПР11ТВ-3095-31У1

 099 400 - 6 4 ЩР(в)-6

ПР11ТВ-1095-31У3
ПР11ТВ-3095-31У3
ПР11ТВ-3095-54У1

 100 - 400 24 - ЩР(в)-6

ПР11ТВ-1096-31У3
ПР11ТВ-3096-31У3
ПР11ТВ-3096-54У1

 101 400 - 24 - ЩР(в)-6

ПР11ТВ-1097-31У3
ПР11ТВ-3097-31У3
ПР11ТВ-3097-54У1

 102 - 400 - 8 ЩР(в)-6

ПР11ТВ-1098-31У3
ПР11ТВ-3098-31У3
ПР11ТВ-3098-54У1

 103 400 - - 8 ЩР(в)-7

ПР11ТВ-1099-31У3
ПР11ТВ-3099-31У3
ПР11ТВ-3099-54У1

 104 - 400 18 2 ЩР(в)-6

ПР11ТВ-1100-31У3
ПР11ТВ-3100-31У3
ПР11ТВ-3100-54У1

 105 400 - 18 2 ЩР(в)-7

ПР11ТВ-1101-31У3
ПР11ТВ-3101-31У3
ПР11ТВ-3101-54У1

 106 - 400 12 4 ЩР(в)-6

ПР11ТВ-1102-54У3
ПР11ТВ-3102-54У3
ПР11ТВ-3102-54У1

 107 400 - 12 4 ЩР(в)-7

ПР11ТВ-1103-31У3
ПР11ТВ-3103-31У3
ПР11ТВ-3103-54У1

 108 - 400 6 6 ЩР(в)-6

ПР11ТВ-1104-31У3
ПР11ТВ-3104-31У3
ПР11ТВ-3104-54У1

 109 400 - 6 6 ЩР(в)-7

ПР11ТВ-1105-31У3
ПР11ТВ-3105-31У3
ПР11ТВ-3105-54У1

 110 - 400 30 - ЩР(в)-6

ПР11ТВ-1106-31У3
ПР11ТВ-3106-31У3
ПР11ТВ-3106-54У1

 111 400 - 30 - ЩР(в)-7

ПР11ТВ-1107-31У3
ПР11ТВ-3107-31У3
ПР11ТВ-3107-54У1
ПР11ТВ-7107-31У3
ПР11ТВ-7107-54У1

 112 - 400 - 10 ЩР(в)-6

ПР11ТВ-1108-31У3
ПР11ТВ-3108-31У3
ПР11ТВ-3108-54У1
ПР11ТВ-7108-31У3
ПР11ТВ-7108-54У1

 113 400 - - 10 ЩР(в)-7

ПР11ТВ-1109-31У3
ПР11ТВ-3109-31У3
ПР11ТВ-3109-54У1

 114 - 400 24 2 ЩР(в)-6

ПР11ТВ-1110-21У3
ПР11ТВ-3110-21У3
ПР11ТВ-3110-54У1

 115 400 - 24 2 ЩР(в)-7

ПР11ТВ-1111-31У3
ПР11ТВ-3111-31У3
ПР11ТВ-3111-54У3

 116 - 400 18 4 ЩР(в)-6

ПР11ТВ-1112-31У3
ПР11ТВ-3112-31У3
ПР11ТВ-3112-54У1

 117 400 - 18 4 ЩР(в)-7

ПР11ТВ-1113-31У3
ПР11ТВ-3113-31У3
ПР11ТВ-3113-54У3

 118 - 400 - 6 ЩР(в)-6

ПР11ТВ-1114-21У3
ПР11ТВ-3114-21У3
ПР11ТВ-3114-54У1

 119 400 - - 6 ЩР(в)-7

ПР11ТВ-1115-31У3
ПР11ТВ-3115-31У3
ПР11ТВ-3115-54У1

 120 - 400 - 8 ЩР(в)-6

ПР11ТВ-1116-21У3
ПР11ТВ-3116-21У3
ПР11ТВ-3116-54У1

 121 400 - - 8 ЩР(в)-7

ПР11ТВ-1117-31У3
ПР11ТВ-3117-31У3
ПР11ТВ-3117-54У1

 122 - 250 - 4 ЩР(в)-6

ПР11ТВ-1118-21У3
ПР11ТВ-3118-21У3
ПР11ТВ-3118-54У1

 123 250 - - 4 ЩР(в)-6

ПР11ТВ-3119-31У3
ПР11ТВ-3119-54У1
ПР11ТВ-7119-31У3
ПР11ТВ-7119-54У1

 124 - 400 - 6 ЩР(в)-6

ПР11ТВ-3120-31У3
ПР11ТВ-3120-54У1
ПР11ТВ-7120-31У3
ПР11ТВ-7120-54У1

 125 400 - - 6 ЩР(в)-6

ПР11ТВ-3121-31У3
ПР11ТВ-3121-54У1
ПР11ТВ-7121-31У3
ПР11ТВ-7121-54У1

 126 - 630 - 8 ЩР(в)-7

ПР11ТВ-3122-31У3
ПР11ТВ-3122-54У1
ПР11ТВ-7122-31У3
ПР11ТВ-7122-54У1

 127 630 - - 8 ЩР(в)-7

ПР11ТВ-7123-31У3
ПР11ТВ-7123-54У1

 128 - 630 - 12 ЩР(в)-7

ПР11ТВ-7124-31У3
ПР11ТВ-7124-54У1

 129 630 - - 12 ЩР(в)-7
