Технические характеристики Я5000
Технические характеристики Я5000
Таблица 9.1. Габаритные размеры ящиков управления.
| Тип ящика управления двигателем | Количество управляемых двигателей (фидеров) | Питание цепи управления | Аппарата на двери | |
| нереверсивный | реверсивный | |||
| Ящики с автоматическими выключателями на каждый фидер | ||||
| Я 5110 | Я 5410 | 1 | Фазным напряжением | Кнопка и лампа |
| Я 5111 | Я 5411 | Кнопка, лампа и переключатель | ||
| Я 5112 | Я 5412 | Независимое или линейное напряжение | Кнопка и лампа | |
| Я 5113 | Я 5413 | Кнопка, лампа и переключатель | ||
| Я 5114 | Я 5414 | 2 | Фазным напряжением | Кнопка и лампа |
| Я 5115 | Я 5415 | Кнопка, лампа и переключатель | ||
| Ящики с одним автоматическими выключателем на два фидера | ||||
| Я 5124 | Я 5424 | 2 | Фазным напряжением | Кнопка и лампа |
| Я 5125 | Я 5425 | Кнопка, лампа и переключатель | ||
| Ящики без автоматического выключателя | ||||
| Я 5130 | Я 5430 | 1 | Фазным напряжением | Кнопка и лампа |
| Я 5131 | Я 5431 | Кнопка, лампа и переключатель | ||
| Я 5134 | Я 5434/td> | 1 | Фазным напряжением | Кнопка и лампа |
| Я 5135 | Я 5435 | Кнопка, лампа и переключатель | ||
| Ящики с промежуточным реле | ||||
| Я 5141 | Я 5441 | 1 | Фазным напряжением | Кнопка, лампа и переключатель |
Технические характеристики
Таблица 9.3
| Типовой индекс ящика | Номинальный ток А | Мощность двигателя кВт | Габаритные размеры изделий HxLxB, мм | ||||||
| Я5110 Я5111 | Я5112 Я5113 | Я5114 Я5115 | Я5124 Я5125 | Я5130 Я5131 | Я5134 Я5135 | Я5141 | |||
| 18-74 УХЛ4 | 0,6 | 0,18 |
400 x 300 x 190 |
400 x 300 x 190 |
400 x 300 x 190 |
400 x 300 x 150 |
- |
400 x 300 x 190 |
400 x 300 x 190 |
| 20-74 УХЛ4 | 1,0 | 0,25 | |||||||
| 22-74 УХЛ4 | 1,6 | 0,37 | |||||||
| 24-74 УХЛ4 | 2,5 | 0,75 | |||||||
| 26-74 УХЛ4 | 4,0 | 1,5 | |||||||
| 28-74 УХЛ4 | 6,0 | 2,2 | |||||||
| 29-74 УХЛ4 | 8,0 | 3,0 | |||||||
| 30-74 УХЛ4 | 10,0 | 4,0 | |||||||
| 31-74 УХЛ4 | 12,5 | 5,0 |
600 x 400 x 250 |
400 x 300 x 190 |
|||||
| 32-74 УХЛ4 | 16,0 | 5,6 | 600 x 400 x 250 | ||||||
| 34-74 УХЛ4 | 25,0 | 11,0 | |||||||
| 35-74 УХЛ4 | 32,0 | 15,0 |
600 x 600 x 250 |
600 x 600 x 250 |
- |
600 x 400 x 250 |
|||
| 36-74 УХЛ4 | 40,0 | 18,0 | 600 x 400 x 250 | 600 x 400 x 250 | |||||
| 37-74 УХЛ4 | 50,0 | 22,0 | |||||||
| 38-74 УХЛ4 | 63,0 | 30,0 |
600 x 600 x 250 |
600 x 600 x 250 |
|||||
| 39-74 УХЛ4 | 80,0 | 37,0 |
600 x 400 x 250 |
600 x 600 x 250 |
|||||
| 40-74 УХЛ4 | 100,0 | 45,0 | |||||||
| 41-74 УХЛ4 | 125,0 | 55,0 | |||||||
| 42-74 УХЛ4 | 160,0 | 75,0 | |||||||
Таблица 9.3 (Продолжение)
| Типовой индекс ящика | Номинальный ток А | Мощность двигателя кВт | Габаритные размеры изделий HxLxB, мм | ||||||
| Я5410 Я5411 | Я5412 Я5413 | Я5414 Я5415 | Я5424 Я5425 | Я5430 Я5431 | Я5434 Я5435 | Я5441 | |||
| 18-74 УХЛ4 | 0,6 | 0,18 |
400 x 300 x 190 |
400 x 300 x 190 |
600 x 400 x 250 |
600 x 400 x 250 |
600 x 400 x 250 |
600 x 400 x 250 |
600 x 400 x 250 |
| 20-74 УХЛ4 | 1,0 | 0,25 | |||||||
| 22-74 УХЛ4 | 1,6 | 0,37 | |||||||
| 24-74 УХЛ4 | 2,5 | 0,75 | |||||||
| 26-74 УХЛ4 | 4,0 | 1,5 | |||||||
| 28-74 УХЛ4 | 6,0 | 2,2 | |||||||
| 29-74 УХЛ4 | 8,0 | 3,0 | |||||||
| 30-74 УХЛ4 | 10,0 | 4,0 | |||||||
| 31-74 УХЛ4 | 12,5 | 5,0 |
600 x 400 x 250 |
600 x 400 x 250 |
400 x 300 x 190 |
600 x 600 x 250 |
|||
| 32-74 УХЛ4 | 16,0 | 5,6 | |||||||
| 34-74 УХЛ4 | 25,0 | 11,0 | |||||||
| 35-74 УХЛ4 | 32,0 | 15,0 |
600 x 400 x 250 |
||||||
| 36-74 УХЛ4 | 40,0 | 18,0 | |||||||
| 37-74 УХЛ4 | 50,0 | 22,0 |
600 x 600 x 250 |
600 x 600 x 250 |
600 x 600 x 250 |
600 x 600 x 250 |
|||
| 38-74 УХЛ4 | 63,0 | 30,0 | |||||||
| 39-74 УХЛ4 | 80,0 | 37,0 |
800 x 600 x 250 |
800 x 600 x 250 |
800 x 600 x 250 |
||||
| 40-74 УХЛ4 | 100,0 | 45,0 | |||||||
| 41-74 УХЛ4 | 125,0 | 55,0 | |||||||
| 42-74 УХЛ4 | 160,0 | 75,0 | |||||||

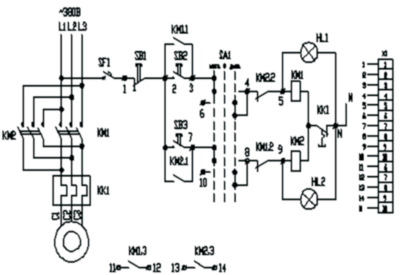

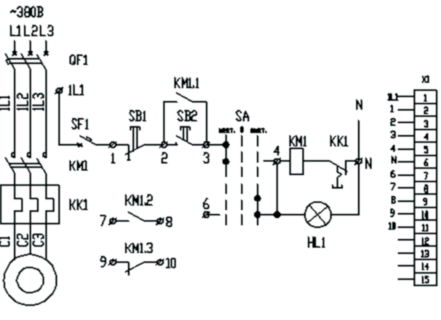

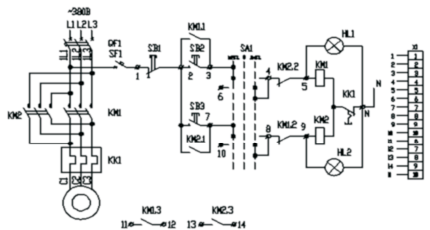

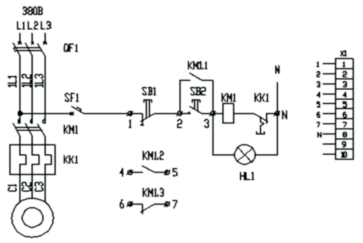

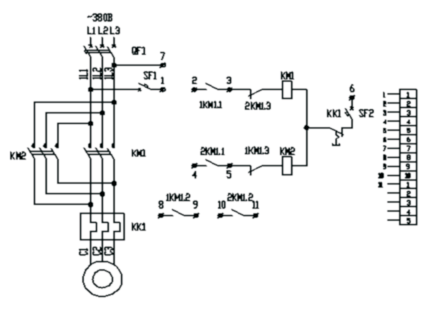

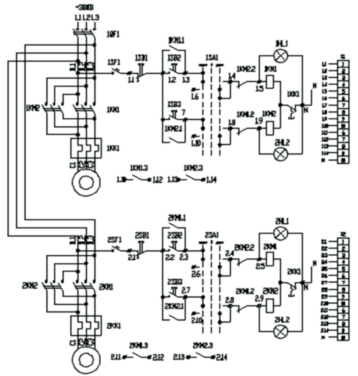

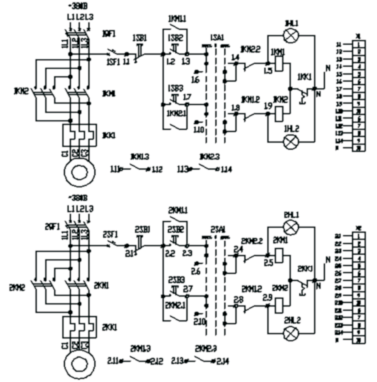

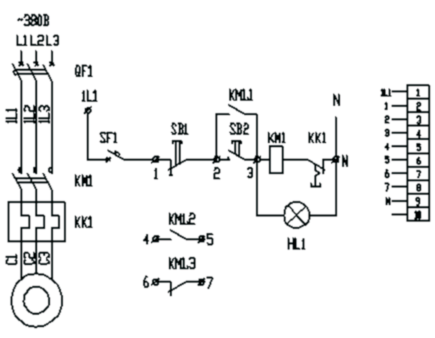

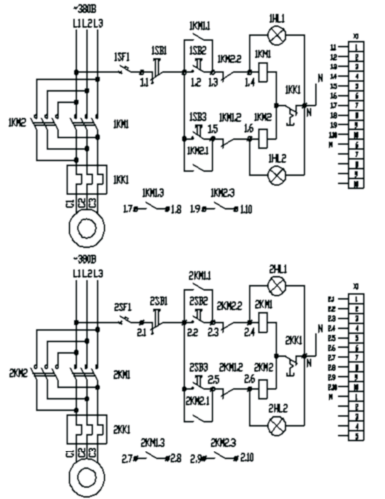

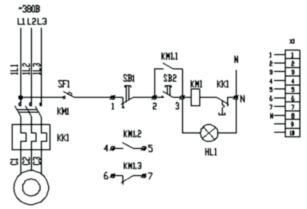

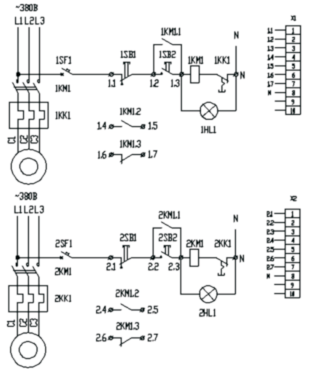

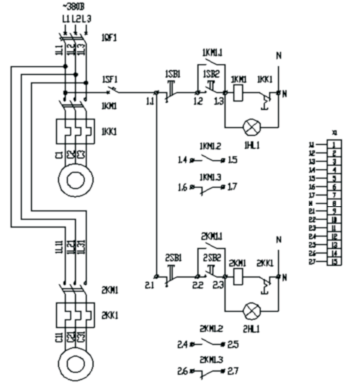

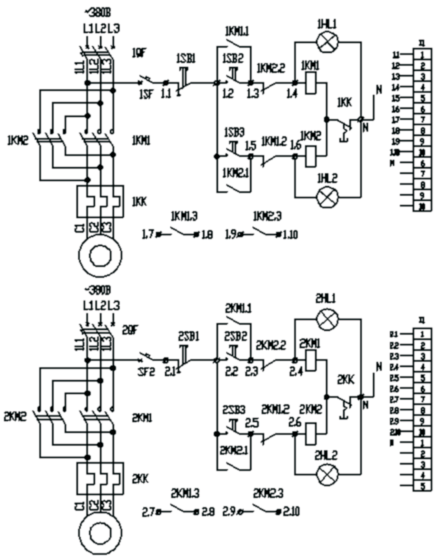

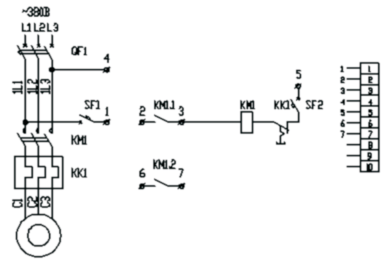

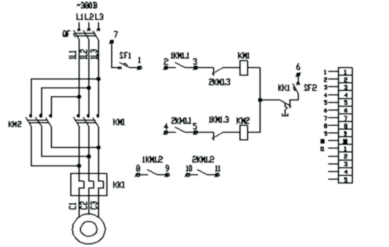

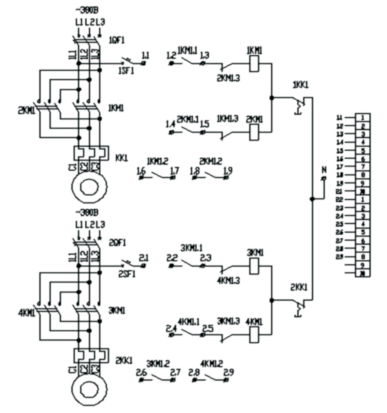

Принципиальные электрические схемы
Таблица 9.4
| Тип щитка | Принципиальные схемы первичныых соединений | Элементы на схеме | |
| Обозна- чение | Наименование | ||

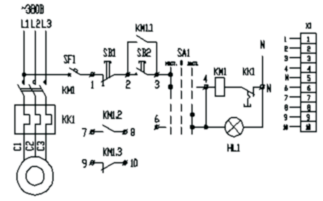

| Я5101 |
 |
QF1 SF1,SF2 KM1 KK1 |
Авт.выключатель Авт выключатель Пускатель магнитный Реле тепловое |
| Я5102 |
 |
QF1 |
Авт.выключатель Авт выключатель Пускатель магнитный Реле тепловое |
| Я5103 |
 |
QF1 |
Авт.выключатель Авт выключатель Пускатель магнитный Реле тепловое |
| Я5110 |
 |
QF1 SF1 KM1 KK1 SB1,SB2 HL1 |
Авт.выключатель Авт выключатель Пускатель магнитный Реле тепловое Пост кнопочный Светосигнальная арматура |

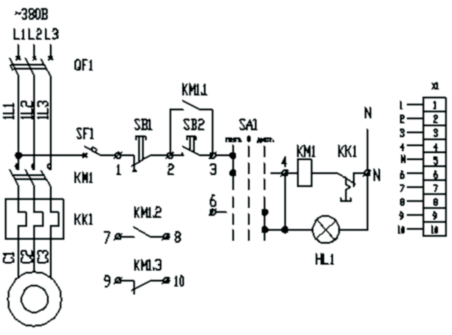

| Я5111 |
 |
QF1 SA1 |
Авт.выключатель Авт выключатель Пускатель магнитный Реле тепловое Пост кнопочный Светосигнальная арматура Выключатель пакетный |
| Я5112 |
 |
QF1 SF1 KM1 KK1 SB1,SB2 HL1 |
Авт.выключатель Авт выключатель Пускатель магнитный Реле тепловое Пост кнопочный Светосигнальная арматура |
| Я5113 |
 |
QF1 SA1 |
Авт.выключатель Авт выключатель Пускатель магнитный Реле тепловое Пост кнопочный Светосигнальная арматура Выключатель пакетный |

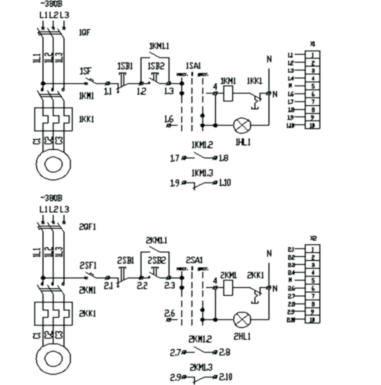

| Я5114 |
 |
1QF1,2QF1 1SF1,2SF1 1KM1,2KM2 1KK1,2KK1 1SB1,2SB2 1HL1,2HL1 |
Авт.выключатель Авт выключатель Пускатель магнитный Реле тепловое Пост кнопочный Светосигнальная арматура |
| Я5115 |
 |
1QF1,2QF1 1SF1,2SF1 1KM1,2KM1 1KK1,2KK1 1SB,2SB2 1HL,2HL1 1SA1,2SA1 |
Авт.выключатель Авт выключатель Пускатель магнитный Реле тепловое Пост кнопочный Светосигнальная арматура Выключатель пакетный |

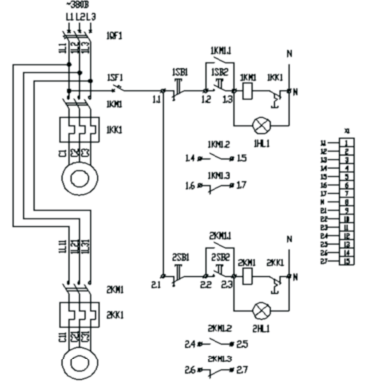

| Я5124 |
 |
QF1 SF1 1KM1,2KM1 1KK1,2KK1 1SB1,2SBS 1HL1,2HL1 |
Авт.выключатель |

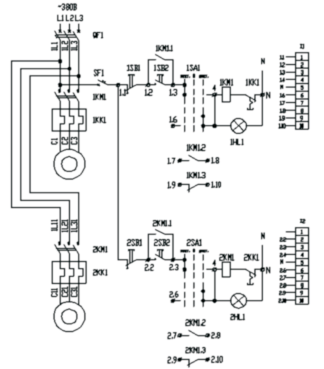

| Я5125 |
 |
QF1 1SA1,2SA1 |
Авт.выключатель Авт выключатель Пускатель магнитный Реле тепловое Пост кнопочный Светосигнальная арматура Выключатель пакетный |
| Я5130 |
 |
SF1 |
Авт.выключатель Авт выключатель Пускатель магнитный Реле тепловое Пост кнопочный Светосигнальная арматура |
| Я5131 |
 |
SF1 SA1 |
Авт.выключатель Пускатель магнитный Реле тепловое Пост кнопочный Светосигнальная арматура Выключатель пакетный |
| Я5134 |
 |
1SF1,2SF1 |
Авт.выключатель Пускатель магнитный Реле тепловое Пост кнопочный Светосигнальная арматура |

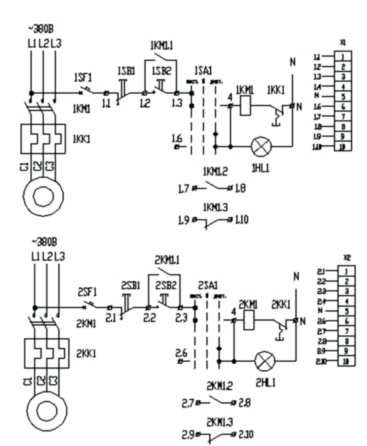

| Я5135 |
 |
1SF1,2SF1 1SA1,2SA1 |
Авт.выключатель |

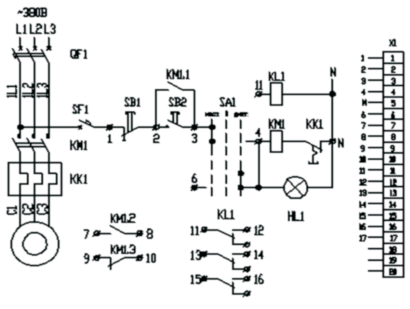

| Я5141 |
 |
QF1
SA1 |
Авт.выключатель Авт выключатель Пускатель магнитный Реле тепловое Пост кнопочный Светосигнальная арматура Выключатель пакетный Реле промежуточное |
| Я5401 |
 |
QF1 SF1,SF2 KM1,KM2 KK1 |
Авт.выключатель Авт выключатель Пускатель магнитный Реле промежуточное |
| Я5402 |
 |
QF1 SF1,SF2 KM1,KM2 KK1 |
Авт.выключатель Авт выключатель Пускатель магнитный Реле тепловое |
| Я5403 |
 |
1QF1,2QF1 1SF1,2SF1 1KM1,2KM1 3KM1,4KM1 1KK,2KK1 |
Авт.выключатель Авт выключатель Пускатель магнитный Реле тепловое |

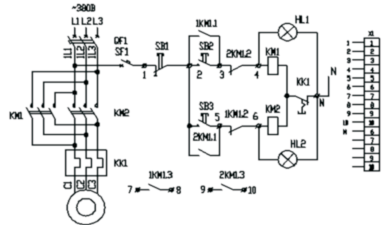

| Я5410 |
 |
QF1 SF1 KM1,KM2 KK1 SB1-SB3 HL1,HL2 |
Авт.выключатель Авт выключатель Пускатель магнитный Реле тепловое Пост кнопочный Светосигнальная арматура |

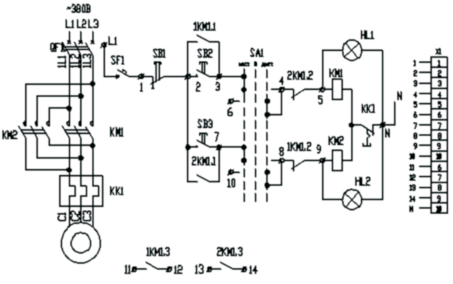

| Я5411 |
 |
QF1 SA1 |
Авт.выключатель Авт выключатель Пускатель магнитный Реле тепловое Пост кнопочный Светосигнальная арматура Выключатель пакетный |

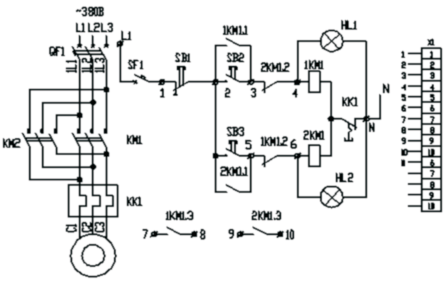

| Я5412 |
 |
QF1 SF1 KM1,KM2 KK1 SB1-SB3 HL1,HL2 |
Авт.выключатель Авт выключатель Пускатель магнитный Реле тепловое Пост кнопочный Светосигнальная арматура |
| Я5413 |
 |
QF1 SA1 |
Авт.выключатель Авт выключатель Пускатель магнитный Реле тепловое Пост кнопочный Светосигнальная арматура Выключатель пакетный |
| Я5414 |
 |
1QF1,2QF1 1SF1,2SF1 1KM-1KM2 1KK1,2KK1 1SB1-1SB3 2SB1-2SB3 1HL1,1HL2 2HL1,2HL2 |
Авт.выключатель Авт выключатель Пускатель магнитный Реле тепловое Пост кнопочный Светосигнальная арматура |
| Я5415 |
 |
1QF1,2QF1 1SF1,2SF1 1KM1-1KM2 2KM1-2KM2 1KK1,2KK1 1SB1-1SB3 2SB1-2SB3 1HL1,1HL2 2HL1,2HL2 1SA1,2SA1 |
Авт.выключатель Авт выключатель Пускатель магнитный Реле тепловое Пост кнопочный Светосигнальная арматура Выключатель пакетный |

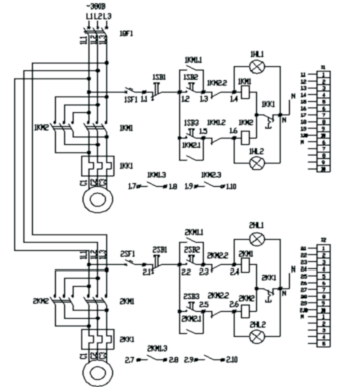

| Я5424 |
 |
1QF1,2QF1 1SF1,2SF1 1KM1-1KM2 2KM1-2KM2 1KK1,2KK1 1SB1-1SB3 2SB1-2SB3 1HL1,1HL2 2HL1,2HL2 |
Авт.выключатель Авт выключатель Пускатель магнитный Реле тепловое Пост кнопочный Светосигнальная арматура |
| Я5425 |
 |
1QF1,2QF1 1SF1,2SF1 1KM1-1KM2 2KM1-2KM2 1KK1,2KK1 1SB1-1SB3 2SB1-2SB3 1HL1,1HL2 2HL1,2HL2 1SA1,2SA1 |
Авт.выключатель Авт выключатель Пускатель магнитный Реле тепловое Пост кнопочный Светосигнальная арматура Выключатель пакетный |

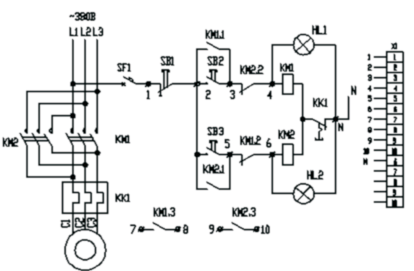

| Я5430 |
 |
SF1 KM1-KM2 KK1 SB1-SB3 HL1,HL2 |
Авт выключатель Пускатель магнитный Реле тепловое Пост кнопочный Светосигнальная арматура |
| Я5431 |
 |
SF1 SA1 |
Авт.выключатель Пускатель магнитный Реле тепловое Пост кнопочный Светосигнальная арматура Выключатель пакетный |
| Я5434 |
 |
1SF1,2SF 1KM1-1KM2 2KM1-2KM2 1KK1,2KK1 1SB1-1SB3 2SB1-2SB3 1HL1-1HL2 2HL1-2HL1 |
Авт.выключатель Пускатель магнитный Реле тепловое Пост кнопочный Светосигнальная арматура |

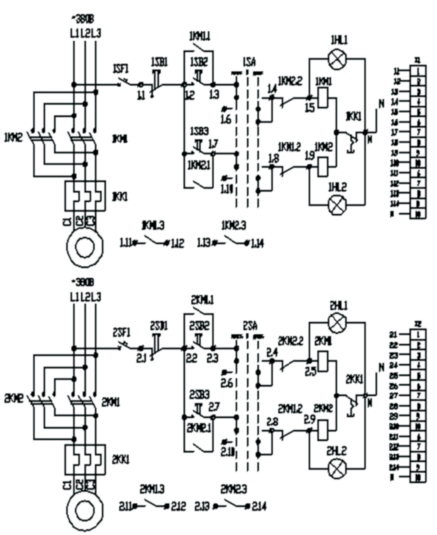

| Я5435 |
 |
1SF1,2SF1 1KM1-1KM2 2KM1-2KM2 1KK1,2K1 1SB1-1SB3 2SB1-2SB3 1HL1,2HL2 2HL1,2HL2 1SA1,2SA1 |
Авт.выключатель Пускатель магнитный Реле тепловое Пост кнопочный Светосигнальная арматура Выключатель пакетный |

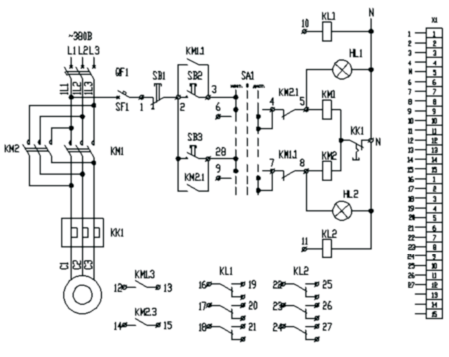

| Я5441 |
 |
QF1
SA1 |
Авт.выключатель Авт выключатель Пускатель магнитный Реле тепловое Пост кнопочный Светосигнальная арматура Выключатель пакетный Реле промежуточное |
